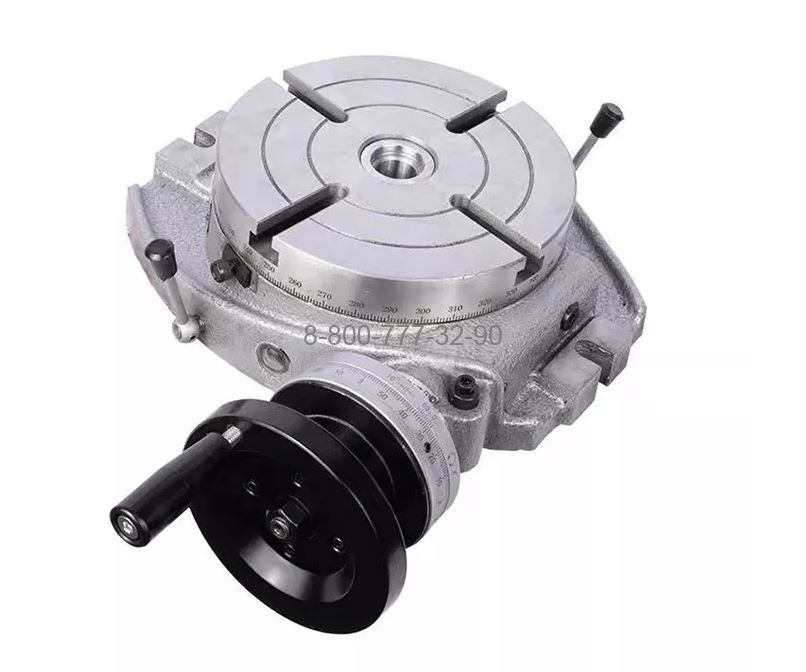

Стол поворотный горизонтальный TSA-200

Стол TSA-200 предназначен для горизонтальной установки. Диаметр планшайбы стола 200 мм с четырьмя Т-образными пазами сходящихся под углом 90 градусов. Ширина Т- паза планшайбы – 12 мм. Максимальная нагрузка на стол в горизонтальном положении – 150 кг. Возможна установка токарного патрона через промежуточный фланец диаметром 160 мм.

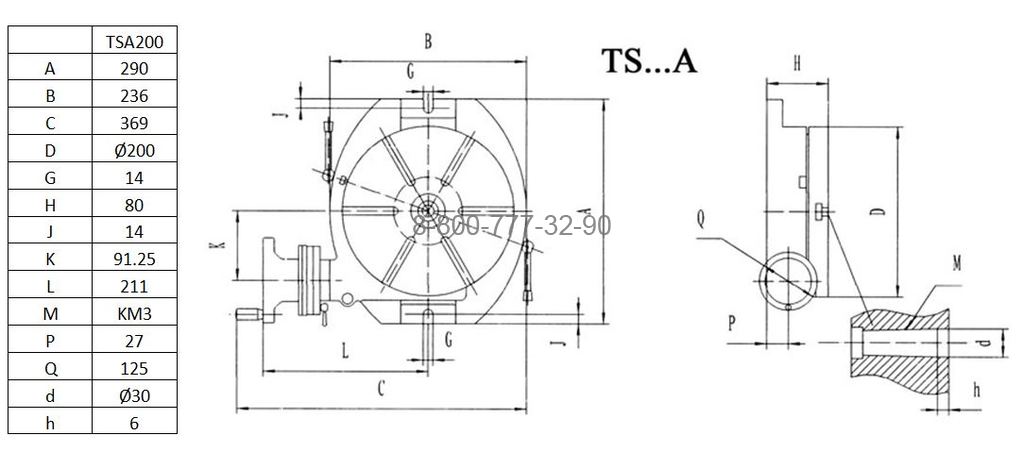

Технические характеристики

• Диаметр планшайбы, мм 200
• Испольнение стола горизонтальный
• Конусность центровочного отверстия KM3
• Диаметр отверстия, мм 30х6

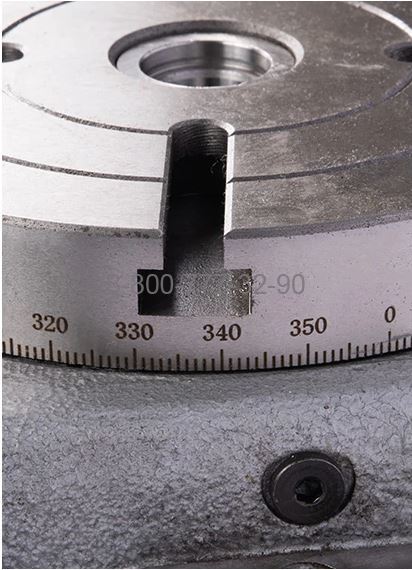

• Ширина Т-паза, мм 12
• Углы схождении Т-пазов 90°
• Ширина паза крепления, мм 14
• Модули червяка и червячной шестерни 1.75
• Коэффициент передачи червячной передачи 1:90

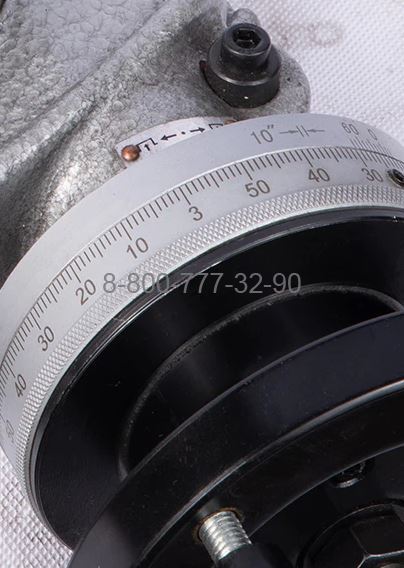

• Градуировка 360°
• Поворот стола при одном повороте червяка 4° (1 ' деление)
• Минимальное значение шкалы 10 "
• Максимальный вес заготовки в горизонтальном положении, кг 150
• Точность показаний 60 "
