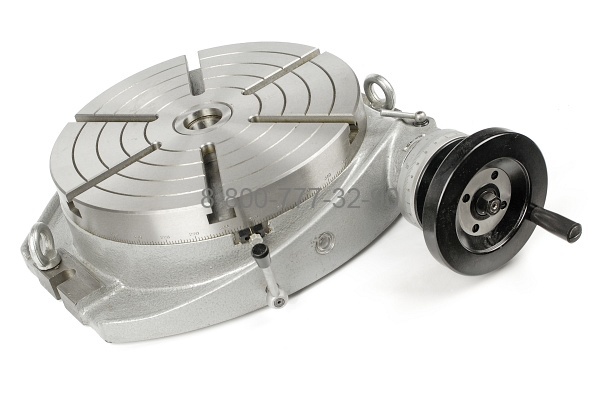

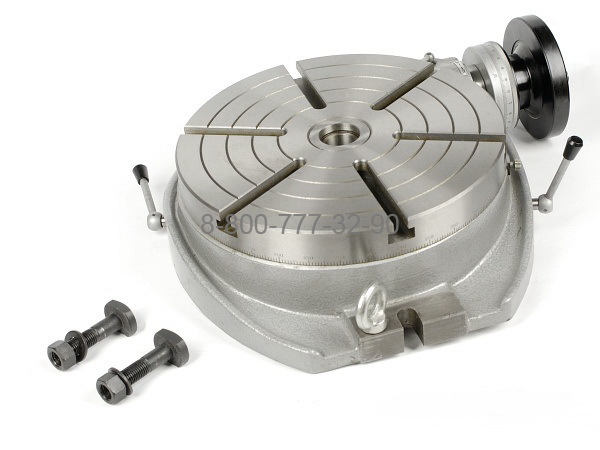

Стол поворотный горизонтальный TSA-320

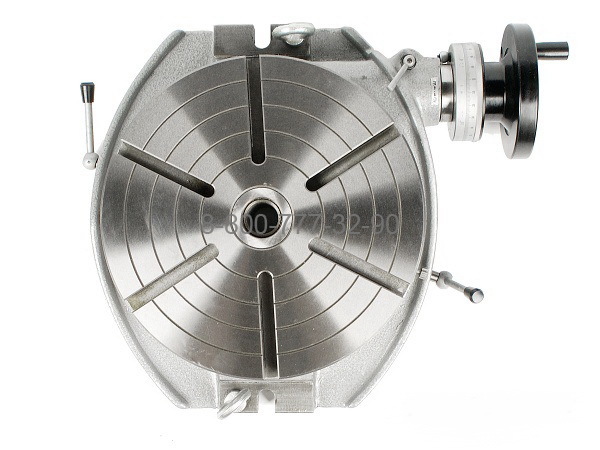

Стол TSA-320 предназначен для горизонтальной установки. Диаметр планшайбы стола 320 мм с шестью Т-образными пазами сходящихся под углом 60 градусов. Ширина Т- паза планшайбы – 14 мм. Максимальная нагрузка на стол в горизонтальном положении – 200 кг. Возможна установка токарного патрона через промежуточный фланец диаметром 250 мм.

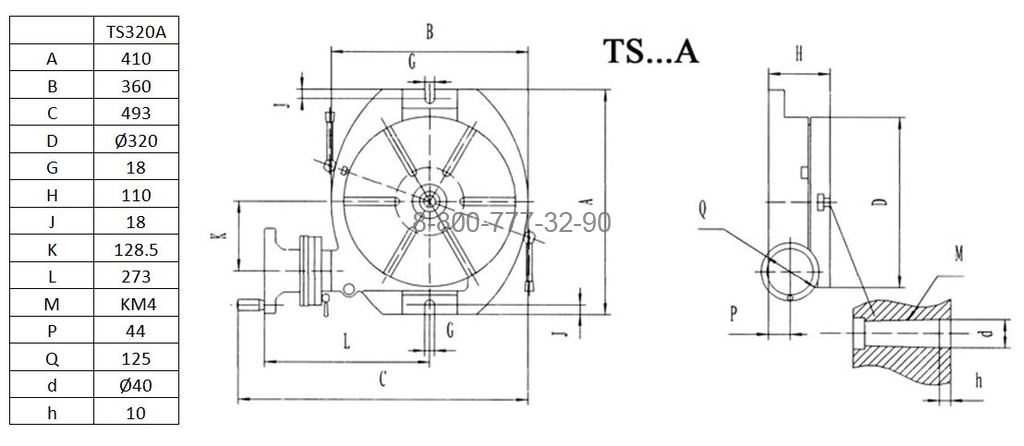

Технические характеристики

• Диаметр планшайбы, мм 320
• Испольнение стола горизонтальный
• Конусность центровочного отверстия KM4
• Диаметр отверстия, мм 40х10
• Ширина Т-паза, мм 14
• Углы схождении Т-пазов 60°
• Ширина паза крепления, мм 18
• Модули червяка и червячной шестерни 2.5
• Коэффициент передачи червячной передачи 1:90

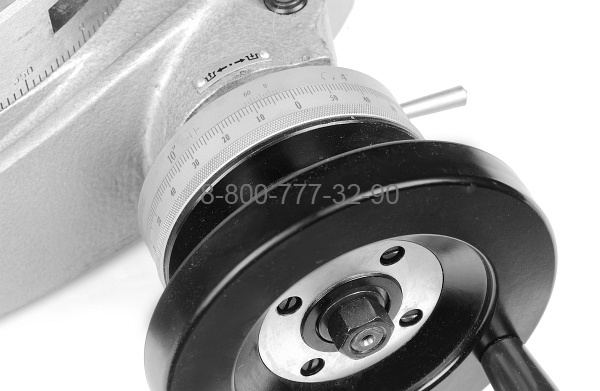

• Градуировка 360°
• Поворот стола при одном повороте червяка 4° (1 ' деление)
• Минимальное значение шкалы 10 "
• Максимальный вес заготовки в горизонтальном положении, кг 250
• Точность показаний 60 "
