Патроны сверлильные

Патроны сверлильные

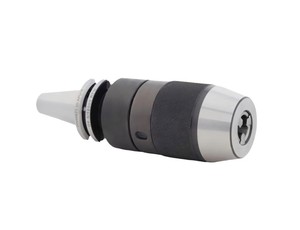

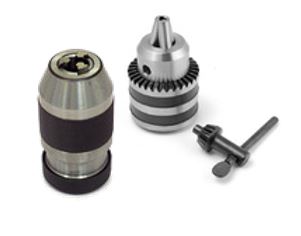

Сверлильными патронами называют специальные инструменты, предназначенные для фиксации и центровки сверл по дереву и металлу в станке или ручном инструменте. Они используются как в сверлильных и токарных станках различных модификаций, так и в профессиональных и бытовых дрелях, шуруповертах и перфораторах. Параметры всех типов сверлильных патронов регламентируются государственными и международными стандартами. Они должны обеспечивать жесткое крепление в станке независимо от количества оборотов шпинделя и исключать возникновение радиального биения инструмента в процессе обработки заготовки.

Конструкция и разновидности

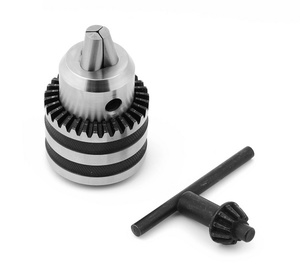

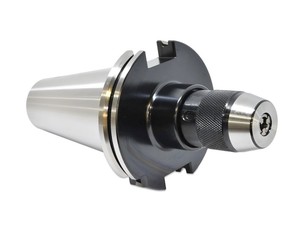

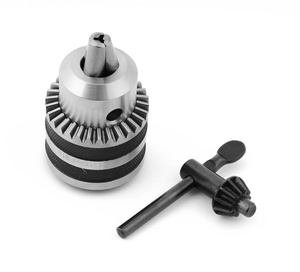

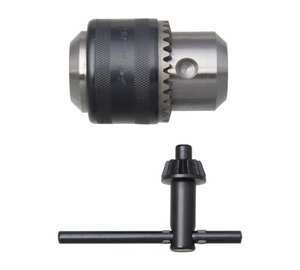

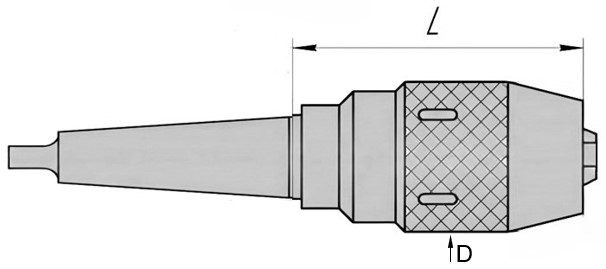

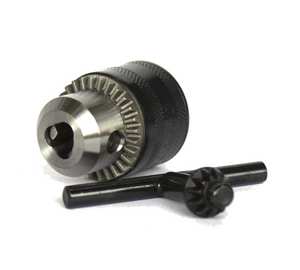

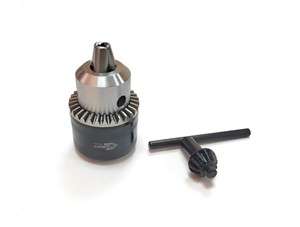

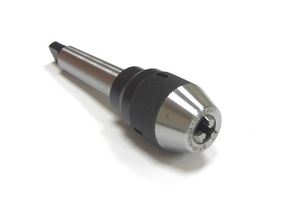

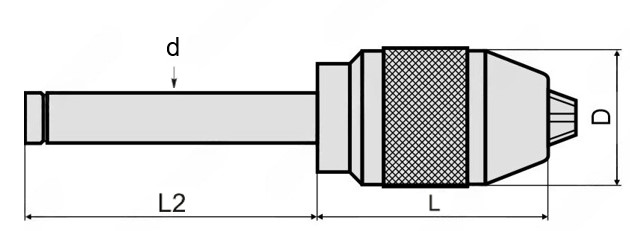

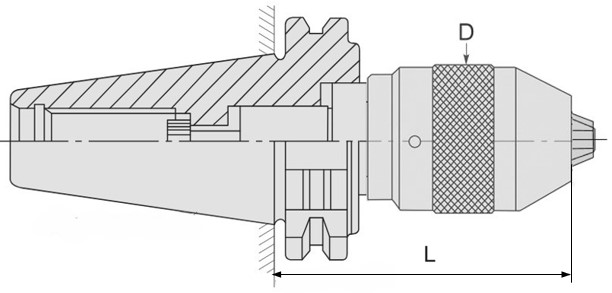

Чаще всего в промышленных станках для закрепления сверлильного патрона применяется конус Морзе. Также существуют модели патронов, которые монтируются в оборудовании при помощи резьбового соединения. Установка и фиксация сверла может производиться при помощи ключа или вращающейся зажимной гайки. Центровка сверла в патроне может обеспечиваться самоцентрирующимся механизмом или кулачками с независимой регулировкой.

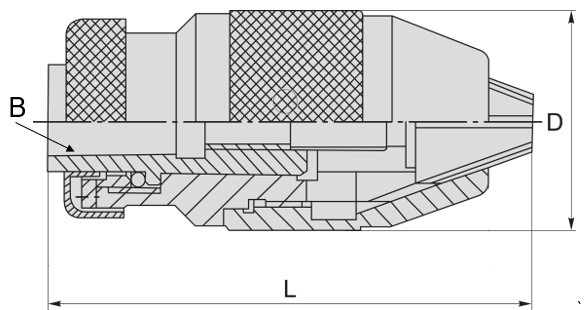

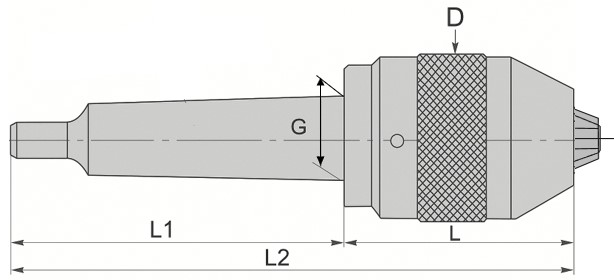

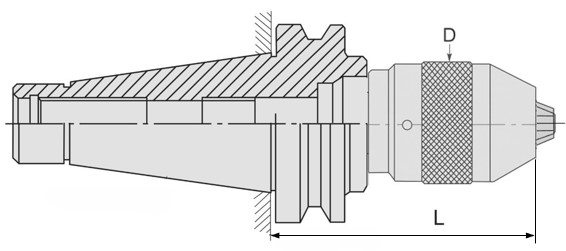

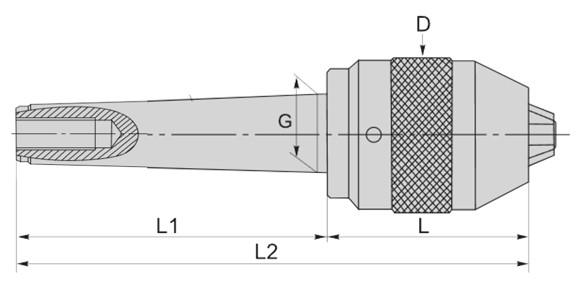

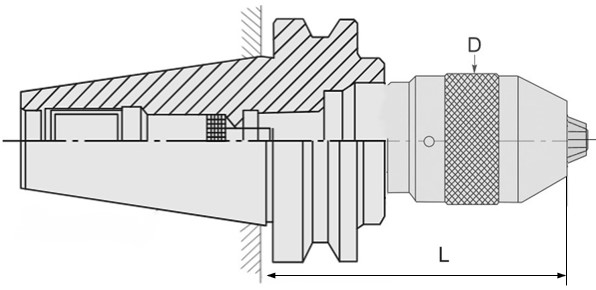

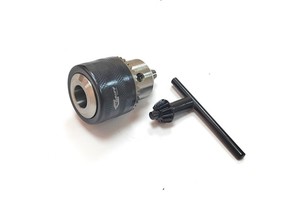

Конструктивно сверлильный патрон представляет собой металлический корпус, в котором установлена гайка с обоймой. Вращение гайки производится при помощи шарикоподшипника. В пазах обоймы располагаются кулачки, зажимающие сверло при вращении гайки. Хвостовик, обеспечивающий надежное закрепление всей конструкции в станке, устанавливается в корпус при помощи левой резьбы.

Существуют следующие разновидности сверлильных патронов:

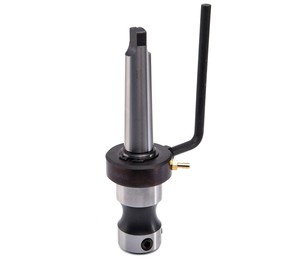

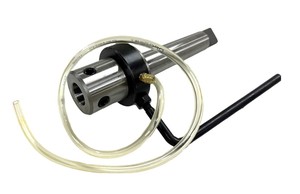

• Быстросменные – в конструкции присутствует сменная втулка, позволяющая быстро менять сверла с коническим хвостовиком, отличаются устойчивостью к интенсивным нагрузкам;
• Цанговые – конусообразный хвостовик прочно соединен с цилиндрическим корпусом, фиксация инструмента производится при помощи цанги или разрезной втулки;
• Предохранительные – отличаются более сложной конструкцией с пружинами и полумуфтами, предназначены для фиксации резьбонарезных метчиков;

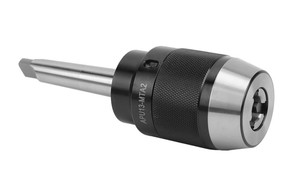

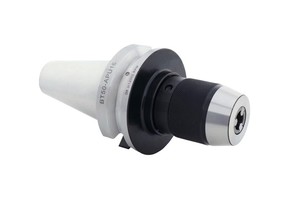

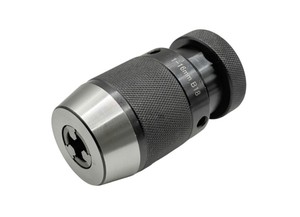

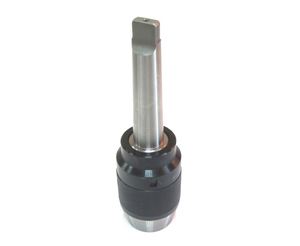

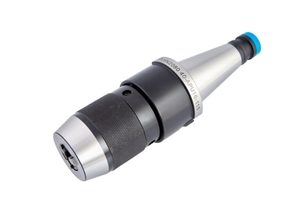

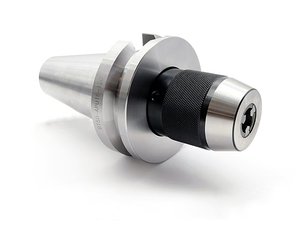

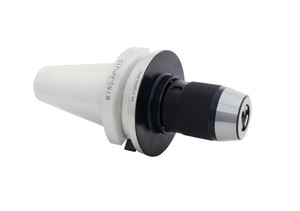

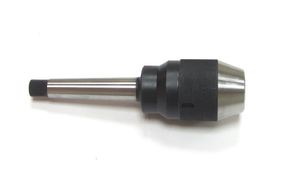

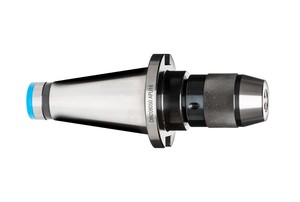

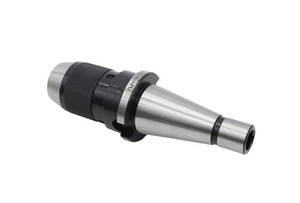

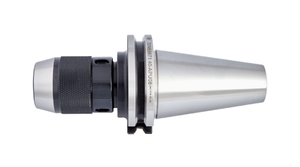

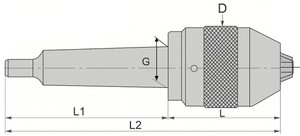

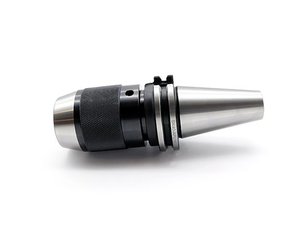

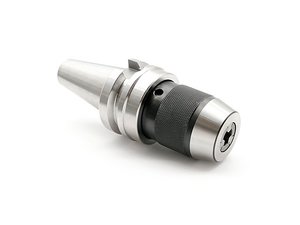

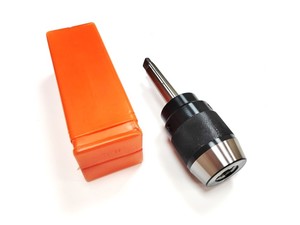

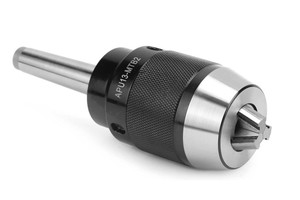

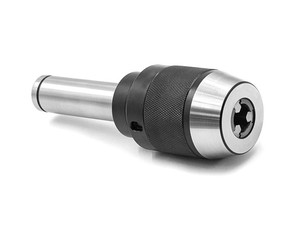

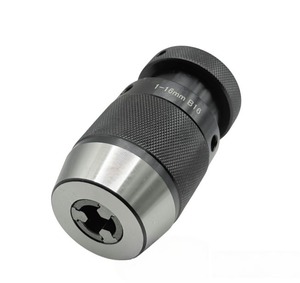

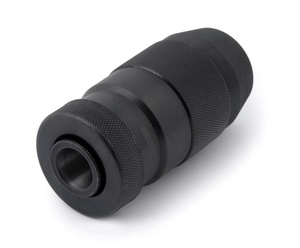

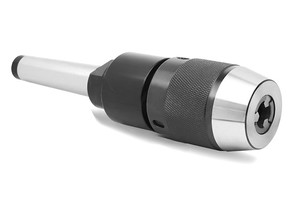

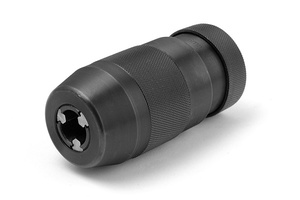

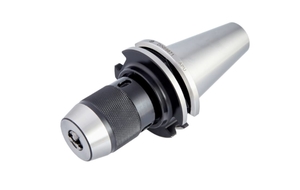

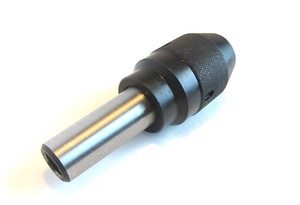

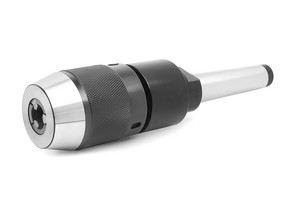

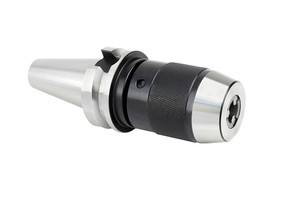

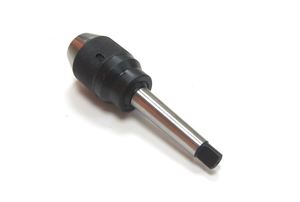

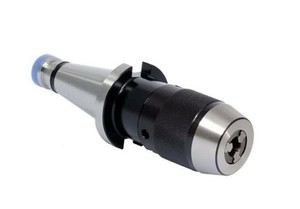

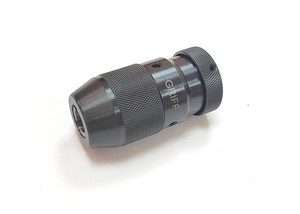

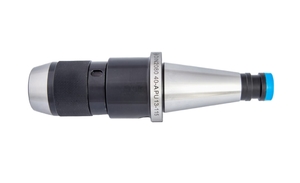

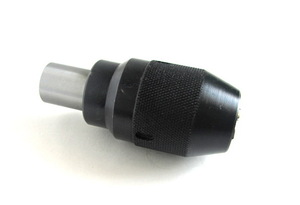

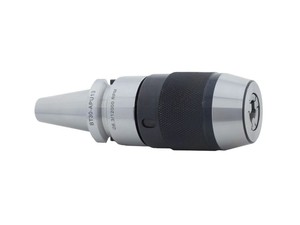

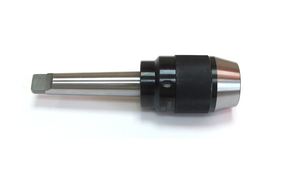

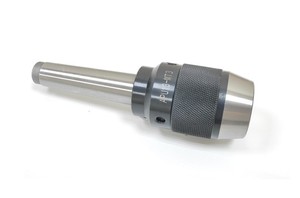

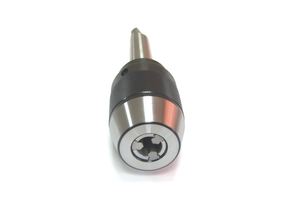

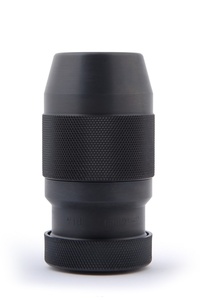

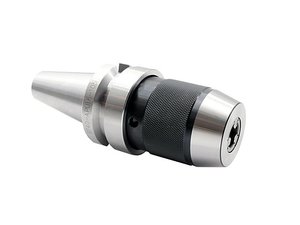

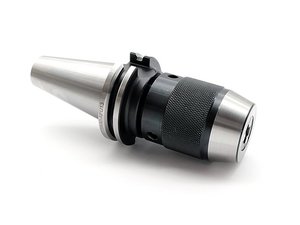

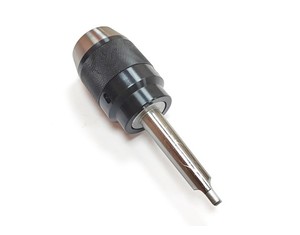

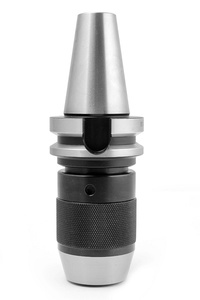

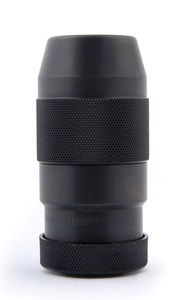

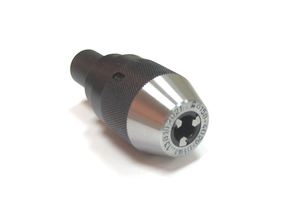

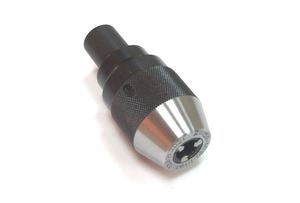

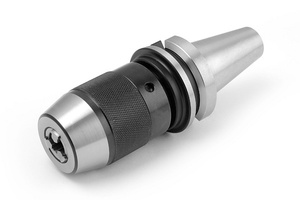

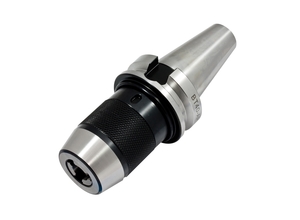

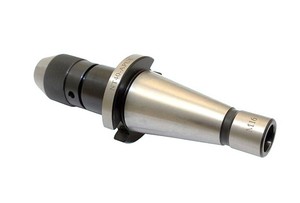

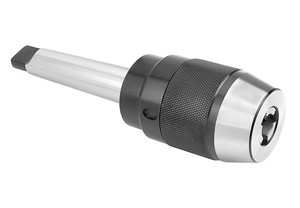

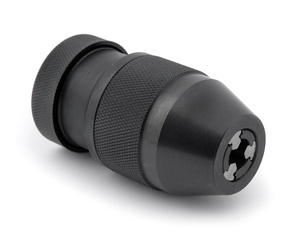

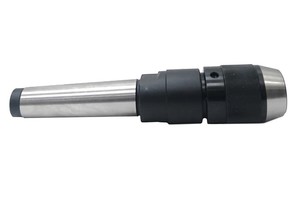

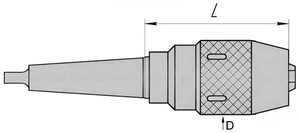

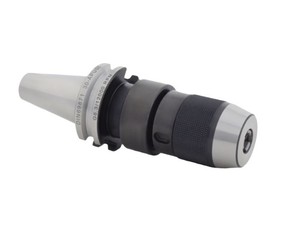

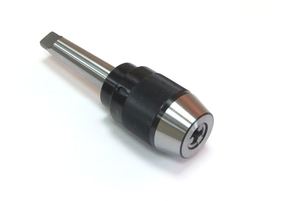

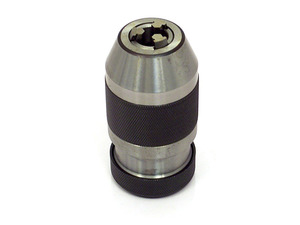

• Самозажимные – фиксация сверла производится при помощи шариков, расположенных внутри корпуса и вращающегося кольца зажимного действия.

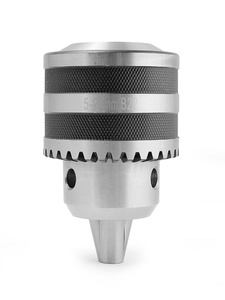

Также все сверлильные патроны можно разделить на двухкулачковые и трехкулачковые. Патроны первого типа применяют для работы со сверлами малых диаметров при небольших нагрузках. Трехкулачковые патроны обеспечивают надежное крепление сверл с цилиндрическим хвостовиком.
