Токарные патроны с хвостовиком конус Морзе
Сортировать по:
Товаров на странице:
Вид:
Патрон токарный 3-х кулачковый К11-80 с хвостовиком КМ2 - 80 мм "SAN OU"
Производитель: SAN OU
- крепление - конус Морзе №2.
- шаг рейки - 5 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 1612
На складе: 19
Патрон токарный 3-х кулачковый К11-100 с хвостовиком КМ3 - 100 мм "SAN OU"
Производитель: SAN OU
- крепление - конус Морзе №3.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 1616
На складе: 30
Патрон токарный 3-х кулачковый d-80 мм хвостовиком КМ2 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №2 с лапкой.
- шаг рейки -5 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27665
На складе: 25

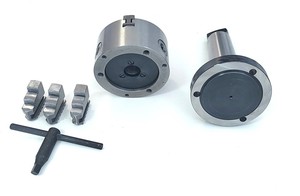

Патрон токарный 3-х кулачковый d-80 мм хвостовиком КМ1 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №1 с лапкой.
- шаг рейки -5 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27664
На складе: 7
Патрон токарный 3-х кулачковый d-80 мм хвостовиком КМ3 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №3 с лапкой.
- шаг рейки -5 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27666
На складе: 21
Патрон токарный 3-х кулачковый d-80 мм хвостовиком КМ4 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №4 с лапкой.
- шаг рейки -5 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27667
На складе: 9

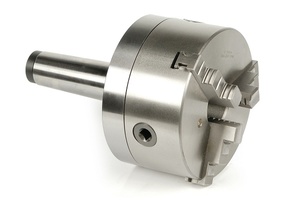

Патрон токарный 3-х кулачковый К11-125 с хвостовиком КМ4 - 125 мм "SAN OU"
Производитель: SAN OU
- крепление - конус Морзе №4.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 1621
На складе: 11

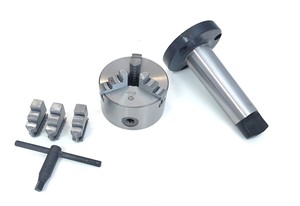

Патрон токарный 3-х кулачковый d-100 мм хвостовиком КМ2 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе № 2 с лапкой.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27669
На складе: 4
Патрон токарный 3-х кулачковый d-100 мм хвостовиком КМ3 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №3 с лапкой.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27670
На складе: 16
Патрон токарный 3-х кулачковый d-100 мм хвостовиком КМ4 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №4 с лапкой.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27671
На складе: 17

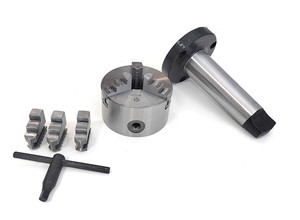

Патрон токарный 3-х кулачковый d-100 мм хвостовиком КМ5 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №5 с лапкой.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27672
На складе: 1

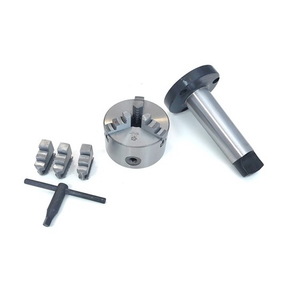

Патрон токарный 3-х кулачковый d-125 мм хвостовиком КМ3 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №3 с лапкой.✔️
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27673
На складе: 3
Патрон токарный 3-х кулачковый d-125 мм хвостовиком КМ4 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №4 с лапкой.✔️
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27674
На складе: 16
Патрон токарный 3-х кулачковый d-80 мм хвостовиком КМ5 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №5 с лапкой.
- шаг рейки -5 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27668
На складе: нет
Патрон токарный 3-х кулачковый d-160 мм хвостовиком КМ5 с лапкой "TLX"
Производитель: TLX
- крепление - конус Морзе №5 с лапкой.✔️
- шаг рейки - 8 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 27675
На складе: нет
Новинка
Патрон токарный 3-х кулачковый К11-100 с хвостовиком КМ4 - 100 мм "SAN OU"
Производитель: SAN OU
- крепление - конус Морзе №4.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 1615
На складе: нет

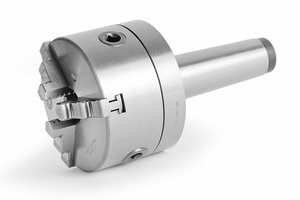

Патрон токарный 3-х кулачковый К11-125 с хвостовиком КМ5 - 125 мм "SAN OU"
Производитель: SAN OU
- крепление - конус Морзе №5.
- шаг рейки - 6 мм.
- корпус - чугунный.
- исполнение - с цельными кулачками.
Код: 1622
На складе: нет
Сортировать по:
Товаров на странице:
Вид:
Токарные патроны с креплением на конус Морзе используются как для поддержки так и для крепления заготовок типа «тела вращения» в процессе токарных, фрезерных и шлифовальных операций. Конструктивно дает возможность:
- установки вместо центра в задней бабке токарного станка;
- выполнять работы в горизонтальной и вертикальной плоскости;
- расширяет возможность использования режущего инструмента таких как сверл и фрез.
Патроны изготавливаются с двумя типами хвостовиков с лапкой (АЕ) и с резьбовой затяжкой (ВЕ) как показано на рисунке ниже.
На чертежах представленных ниже указаны размеры патронов и их характеристики.
| Диаметр D, (мм) | 80 | 100 | 100 | 125 | 125 | 160 |
| Высота патрона без кулачков Н1, (мм) | 50 | 55 | 55 | 55 | 55 | 65 |
| Общая длина патрона с хвостовиком (мм) | 155 | 180 | 180 | 240 | 240 | 255 |
| Высота пояска h, (мм) | 3 | 3 | 3 | 3 | 3 | 5 |
| Диаметр пояска D1, (мм) | 55 | 72 | 72 | 95 | 95 | 130 |
| Диаметр сквозного отверстия D3, (мм) | 16 | 22 | 22 | 30 | 30 | 45 |
| Скорость вращения, не более, (об/мин) | 4000 | 3500 | 3500 | 3000 | 3000 | 2500 |
| Диаметр расположения крепежных отверстий D2, (мм) | 66 | 84 | 84 | 108 | 108 | 142 |
| Крепление, KM (z-d) | 2 (3-М6) | 3 (3-М8) | 4 (3-М8) | 4 (3-M8) | 5 (3-М8) | 5 (3-М8) |
| Вес, (кг) | 2.3 | 3.2 | 3 4 | 9.2 | 9.В | 11.5 |
| Диаметр патрона D, (мм) | 80 | 100 | 125 | 160 | ||||||||
| Высота патрона без кулачков Н, (мм) | 50 | 55 | 58 | 65 | ||||||||
| Общая длина патрона с хвостовиком, (мм) | 140 | 150 | 170 | 200 | 225 | 155 | 175 | 205 | 230 | 178 | 208 | 240 |
| Диаметр пояска D1, (мм) | 55 | 72 | 95 | 130 | ||||||||
| Высота пояска h, (мм) | 3,5 | 3,5 | 4,0 | 5,0 | ||||||||
| Диаметр сквозного отверстия D3, (мм) | 16 | 22 | 30 | 40 | ||||||||
| Конус хвостовика Морзе с лапкой | КМ 1 | КМ 2 | КМЗ | КМ 4 | КМ 5 | КМ 2 | КМЗ | КМ 4 | КМ 5 | КМЗ | КМ 4 | КМ 5 |
| Диаметр расположения крепежных отверстий D2, (мм) | 66 | 84 | 108 | 142 | ||||||||
| Максимальная скорость вращения, (об/мин) | 4000 | 3500 | 3000 | 2500 | ||||||||
| Крепление хвостовика KM, (z-d) | 3-М6 | 3-М 8 | ||||||||||
| Диаметры зажимаемых заготовок, (мм) | 2-22; 25-70; 22-63 | 2-30; 30-90; 30-80 | 2 5-40; 38-125: 38-110 | 3-55; 50-160; 55-145 | ||||||||
| Вес, (кг) | 2 7 | 2.9 | 2.95 | 3.25 | 4 2 | 4 2 | 4.3 | 4 4 | 5.3 | 7 9 | 83 | 14,9 |
