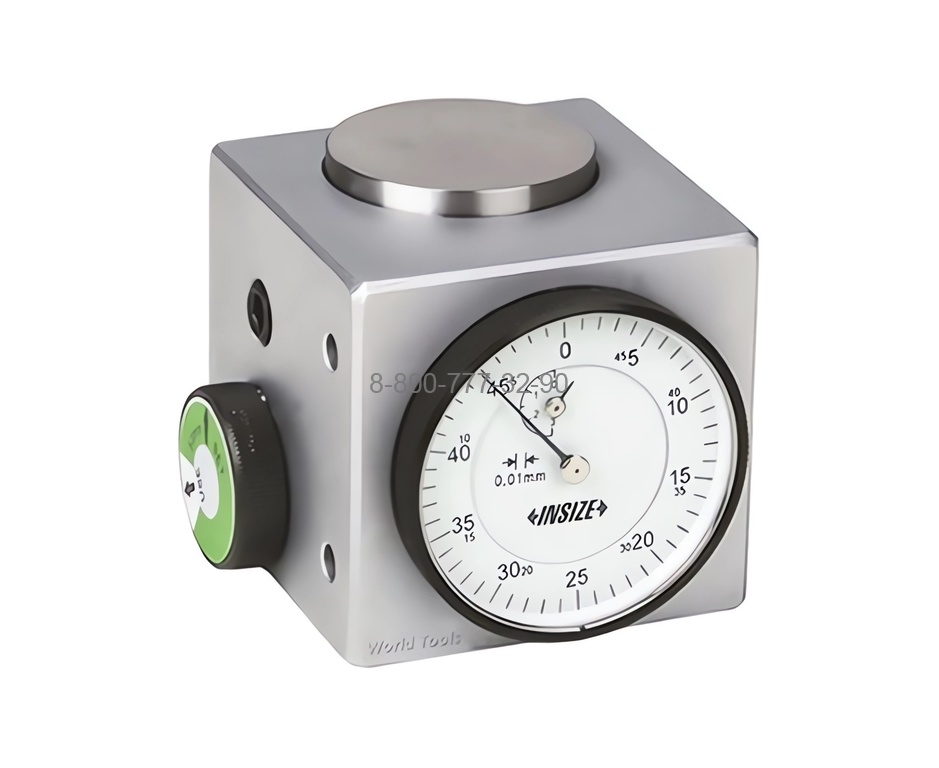

2397-502A Прибор для установки нуля, 50 мм, 0.01 мм, по оси Z

Используется для определения положения поверхностей детали или длины инструмента по оси Z на фрезерных и токарных станках.

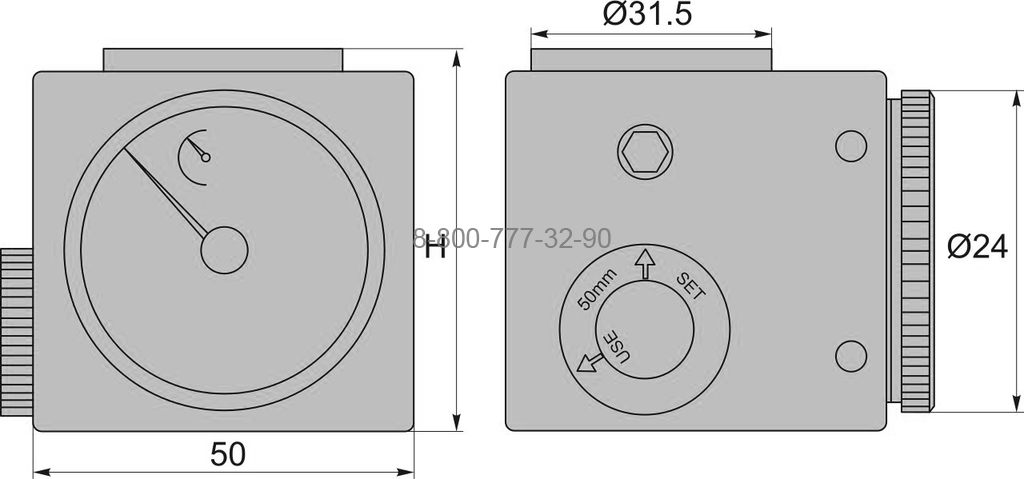

Диаметр контактного датчика составляет 31.5 мм, основания – 50 мм, высота – 50 (±0.01) мм.

Индикатор касания для настройки инструмента обеспечивает высокую точность металлообработки и защиту оборудования.

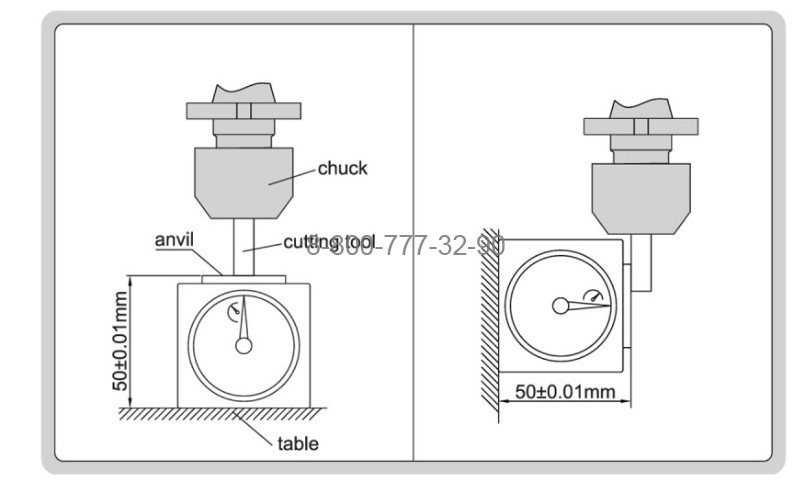

Для определения положения поверхности заготовок или длины инструмента по оси Z, датчик крепится на деталь или заготовку. Шпиндель осторожно перемещается на пружинную поверхность до тех пор, пока стрелка не покажет «0». Контрольный размер составляет 50 мм (±0.01 мм) до заготовки. Испытательное усилие: 9N (при 50 мм).

Технические характеристики

• h , мм 50
• Вес, кг 1.068
