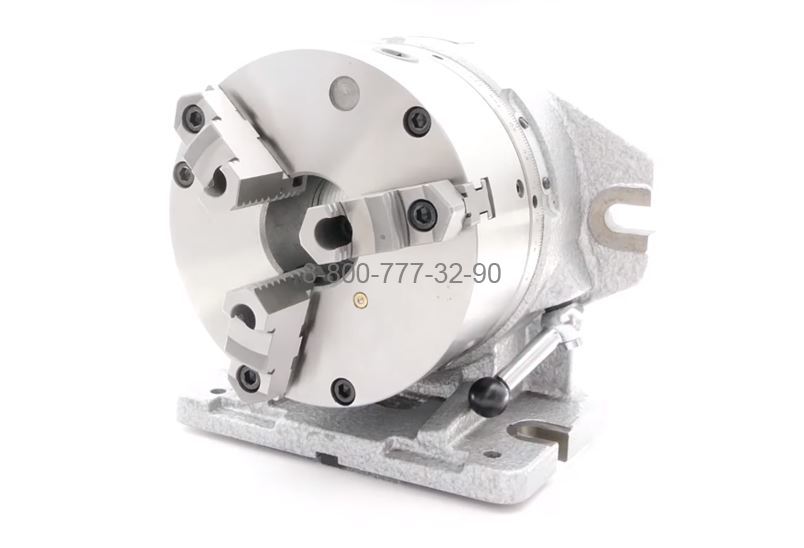

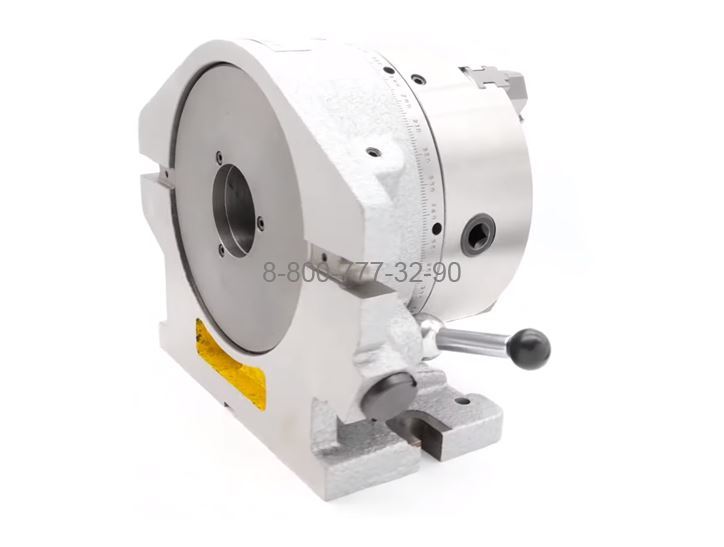

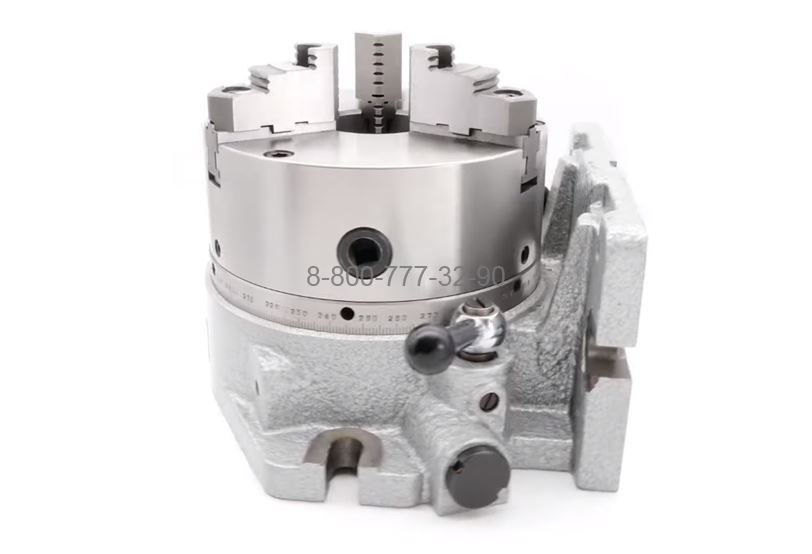

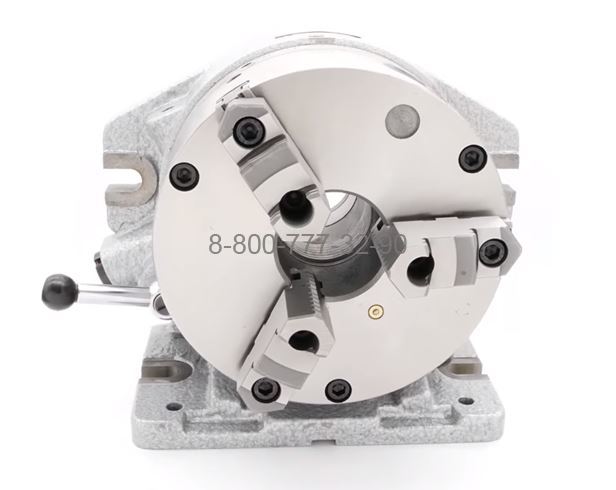

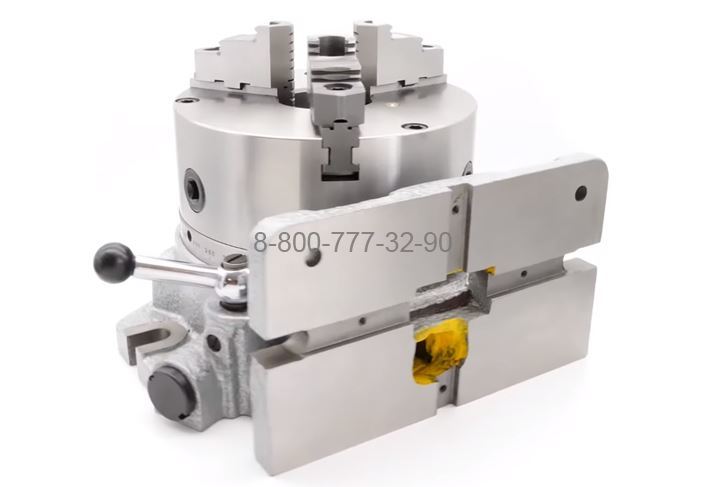

F2-6 делительная головка

Головка делительная F2-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках.

Деление на 2, 3, 4, 6, 8, 12, 24 производится  с  помощью  делительного  диска.

Деление  на  другие  углы  также  может производиться но с помощью градуированного кольца на шпинделе и вернера.

Косплект поставки: токарный патрон со сборными реверсивными кулачками, 6 дисков для деления

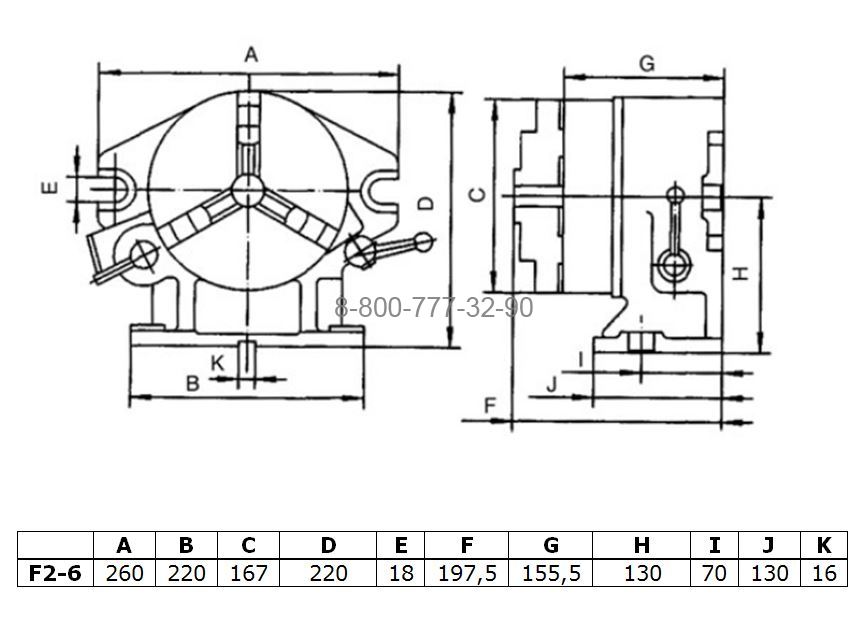

Технические характеристики

• Высота центра головки, мм 130
• Деление на части 2, 3, 4, 6, 8, 12, 24
• Внутренний диаметр шпинделя, мм 80
• Высота от основания доотверстия в шпинделе при вертикальном положении, мм 89,5
• Диаметр шпинделя под установку патрона,мм 170
• Ширина установочного паза головки, мм 16
• Применяемый патрон токарный К31167
• Допустимая ошибка при делении на 24 25"
• Диаметр сквозного отверстия в корпусе головки, мм 39

• Паспорт на головку F2-6
