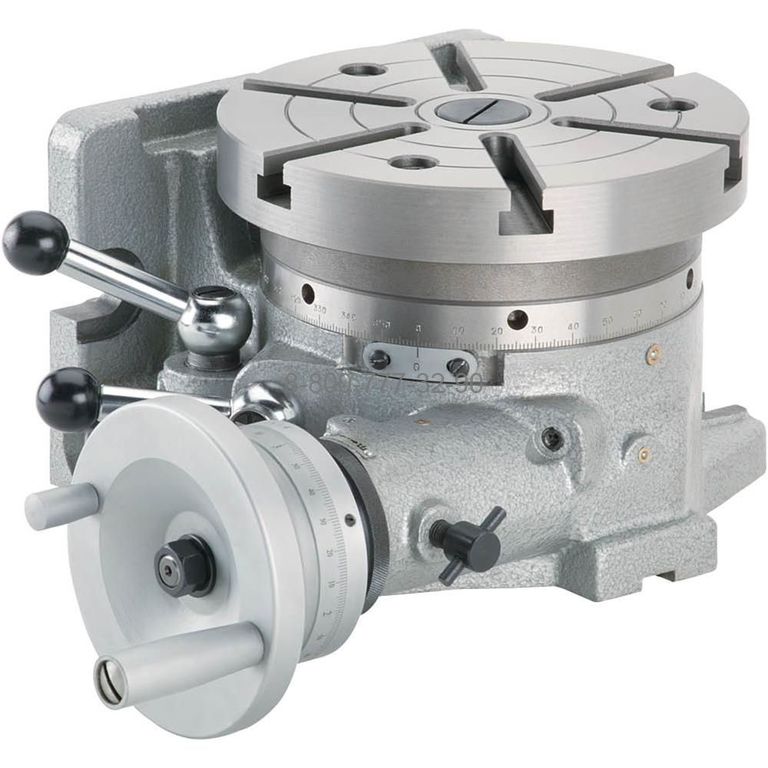

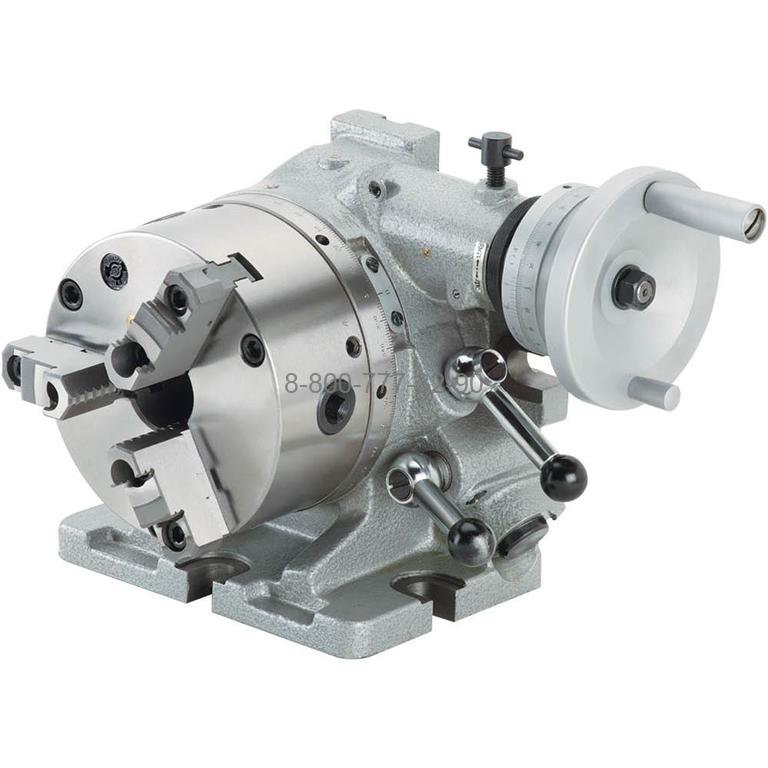

F3-6 делительная головка

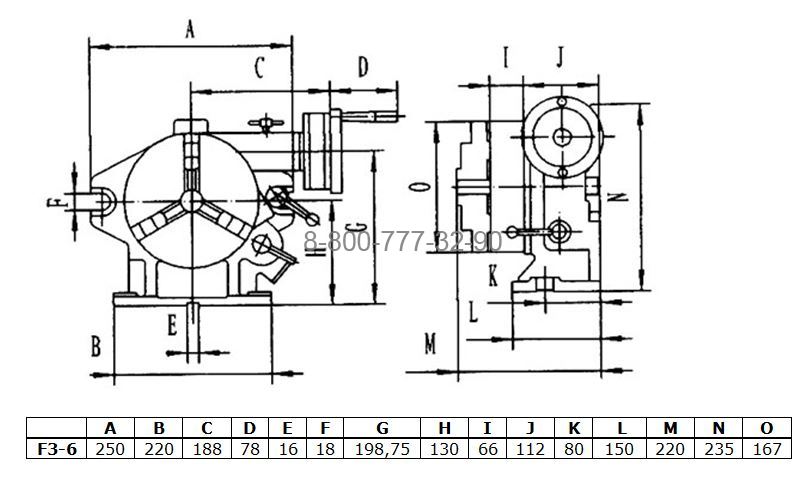

Технические характеристики

• Высота центра головки, мм 130
• Деление на части 2, 3, 4, 6, 8, 12, 24
• Передаточное отношение червячной пары 0.104166667
• Внутренний диаметр шпинделя, мм 80
• Диаметр шпинделя под установку патрона,мм 170
• Ширина установочного паза головки, мм 16
• Применяемый патрон токарный К31167
• Допустимая ошибка при делении на 24 25"
• Точность деления 60"
• Градуировка диска шпинделя, град. 360
• Поворот стола при одном обороте червяка, град 4
• Минимальное деление шкалы вернера 10"
• Модуль червячной передачи 1,25
• Размеры упаковки, мм 470х350х360
