F3 делительная головка
Код: 4805

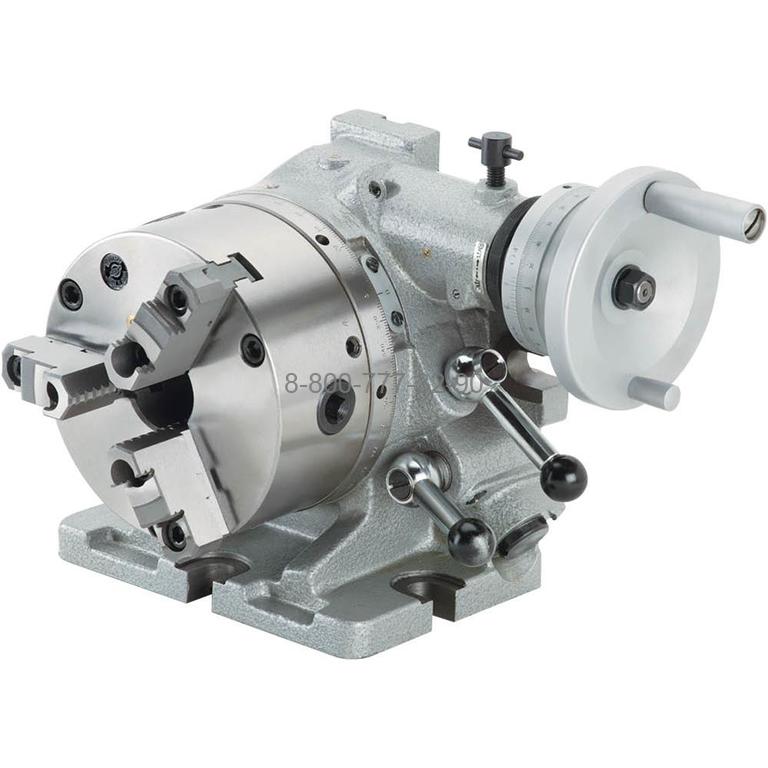

На складе: 6Головка F3 с высотой центра 150 мм прекрасно подходит для использования на сверлильных, шлифовальных, расточных, строгальных и других станках для выполнения различных задач, таких как разметка, прорезание канавок, создание отверстий под определённым углом к рабочей поверхности и многие другие.

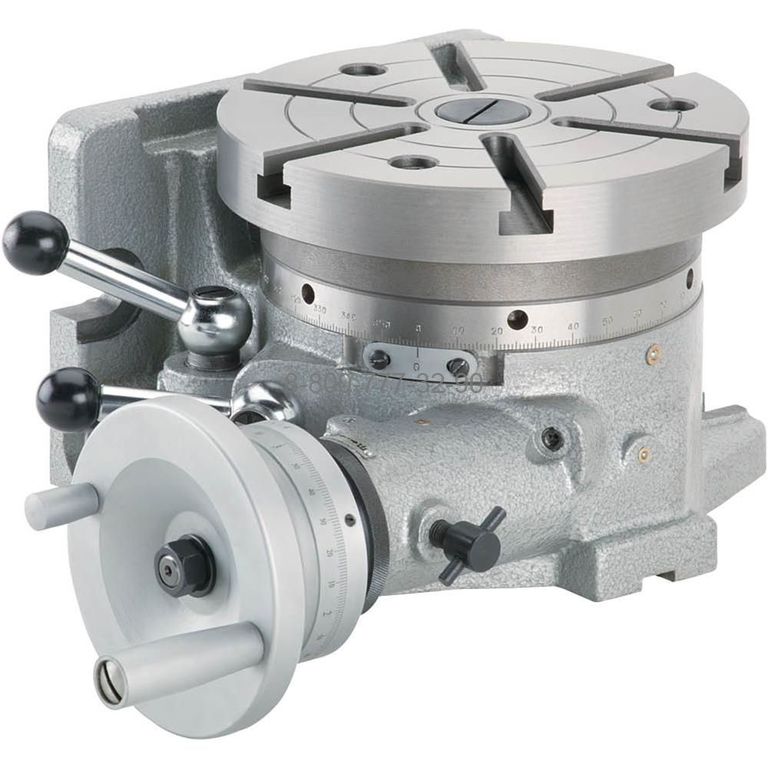

Она может быть установлена как в горизонтальном, так и в вертикальном положении. К шпинделю этой головки можно присоединить токарный патрон или планшайбу.

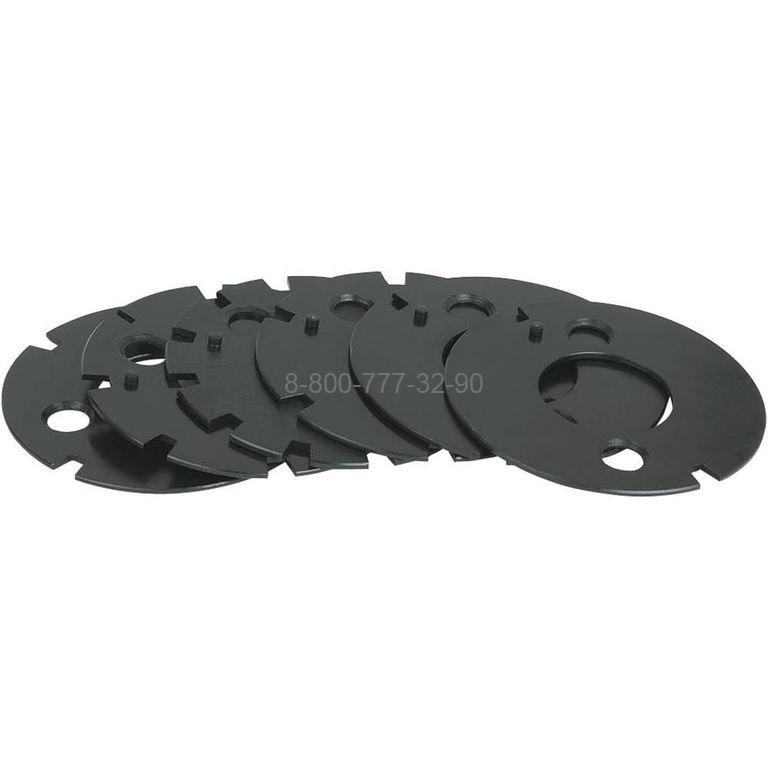

Деление на 2, 3, 4, 6, 8, 12 или 24 части может быть достигнуто с помощью сменных шаблонов. А произвольное деление можно осуществить, отключив блокировку, через градуировку диска шпинделя с помощью червячной передачи.

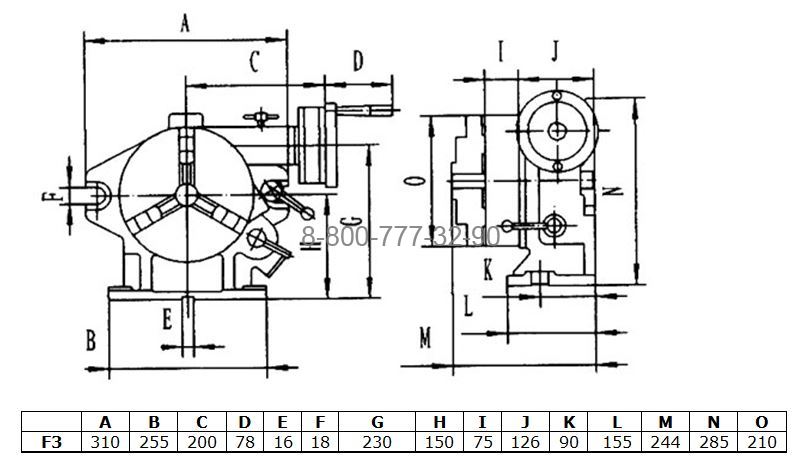

Технические характеристики
Перед началом деления выберите подходящий делительный шаблон с необходимыми параметрами и установите его на делительный диск. Вращение производится с помощью делительной рукоятки. Для этого вытяните фиксирующий штырь, освободите стопорную рукоятку и поворачивайте эксцентриковую втулку, пока червяк не выйдет из зацепления. Когда шпиндель достигнет нужного положения, зафиксируйте его фиксирующим штырем в соответствующем отверстии и закрепите рукоятку. Деление завершено.
Для выполнения свободного деления с помощью проградуированного диска на шпинделе и Вернера, освободите стопорный штырь из зацепления, а затем вращайте рукоятку до достижения нужного положения и зафиксируйте его.
Если требуется выполнить свободное деление через червячную передачу, сначала освободите фиксирующий штырь и освободите шпиндель. Затем выставьте червячное колесо и червяк в зацепление и вращайте рукоятку до нужного положения, зафиксируйте его.
