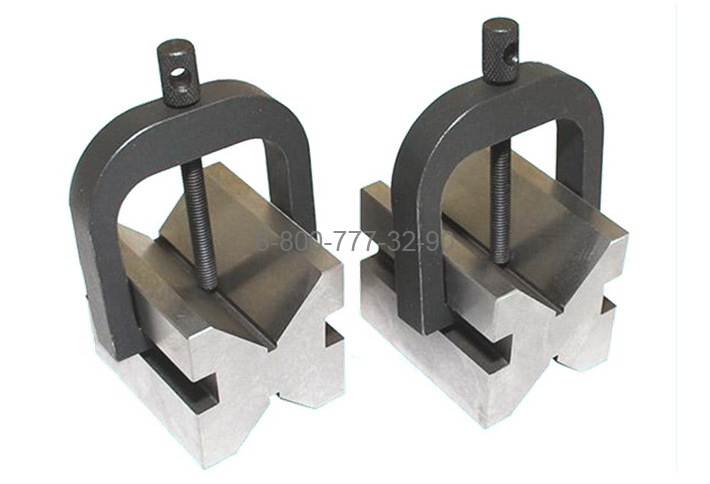

Комплект призм поверочных и разметочных 50х40х40 мм тип П1-1 кл.точн.1 (DS2V-01)

Призмы с двумя призматическими выемками и скобой для фиксации заготовки. Предельные отклонения от параллельности и перпендикулярности + - 0,01мм. Фиксация детали осуществляется при помощи скобы с центральным винтом. Диаметр поверяемой детали от 3 до 30мм.

Технические характеристики

• Тип П1-1
• Класс точности 1
• Габаритные размеры призмы, мм 50х40х40
• Диаметры заготовок, мм 3.0-30.0
• Размер паза, мм 10х6
• Ширина выемки В и С, мм 28 и 23
