Патрон токарный 3-х кулачковый 3-250.09.234В - 250 мм "БелТАПАЗ"

0.0 (голосов 0)

Код: 1660

На складе: 1

Производитель: БелТАПАЗ

Описание
Файлы
Отзывы

3-250.09.234В - токарный патрон диаметром 250 мм высокой точности. Обозначение по 2675-80: 7100-0009 В . Крепление через промежуточный фланец (планшайба).

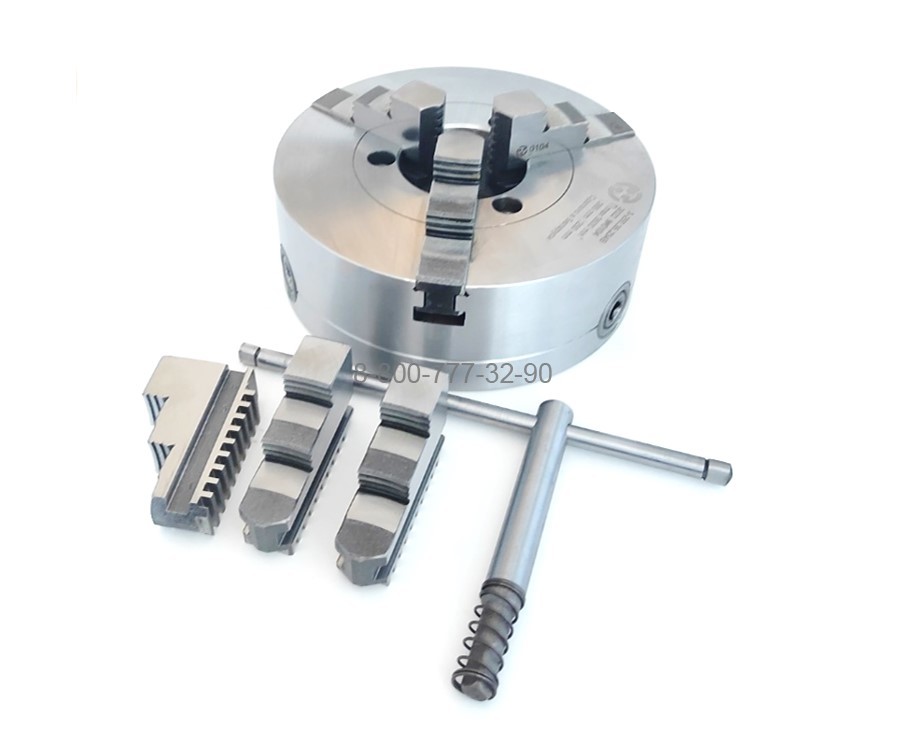

В комплект поставки входит:

Патрон с прямыми кулачками - 1 шт.
Кулачки обратные - 1 комплект.
Ключ - 1 шт.
Паспорт - 1 шт.
Крепёж для установки патрона на шпиндель станка - 1 шт.

Технические характеристики

Материал корпуса сталь
Диаметр патрона D, мм 250
Количество кулачков 3
Тип крепления Тип 1 - через промежуточный фланец (планшайба)
Исполнение с цельными кулачками
Диаметр отверстия в корпусе D1, мм 80
Посадочный диаметр D2, мм 210
Диаметр расположения крепежных отверстий D3, мм 226
Количество и размер крепежных отверстий, z-d 6хМ12
Класс точности В (высокий)
Материал корпуса стальной
Конструкция патрона спирально-реечный (самоцентрирующийся)
Шаг рейки кулачка, мм 9
Вес, кг 38

Допуски радиального торцевого биения для патронов с классом точности В (высокий класс точности) по ГОСТ1654
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец

25 мкм	50 мкм	50 мкм	30 мкм
