Патрон токарный 3-х кулачковый 3-250.35.244В - 250 мм "БелТАПАЗ"

3-250.35.244В - токарный патрон диаметром 250 мм высокой точности. Обозначение по 2675-80: 7100-0035В (буква В означает высокий класс точности).  Исполнение 244 означает, что шаг рейки кулачка составляет 10 мм

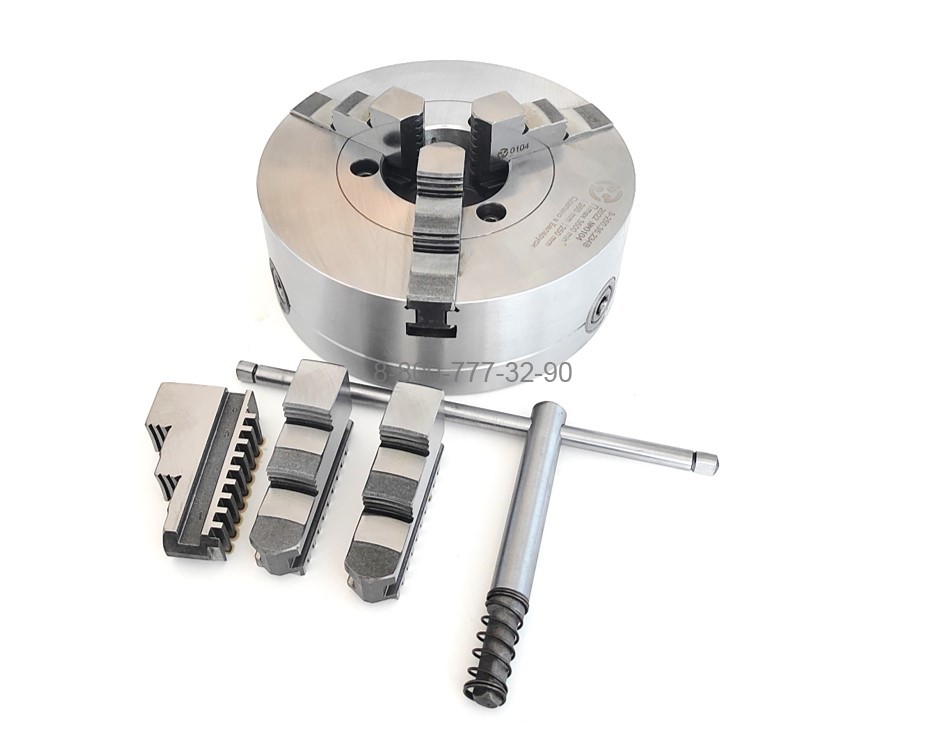

В комплект поставки входит:

• Патрон с прямыми кулачками - 1 шт.
• Кулачки обратные - 1 комплект.
• Ключ - 1 шт.
• Паспорт - 1 шт.
• Крепёж для установки патрона на шпиндель станка - 1 шт.

Технические характеристики

• Материал корпуса сталь

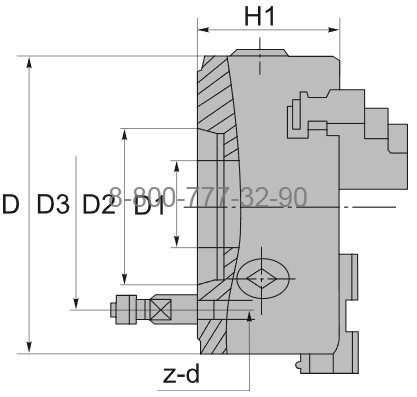

• Диаметр патрона D, мм 250
• Количество кулачков 3

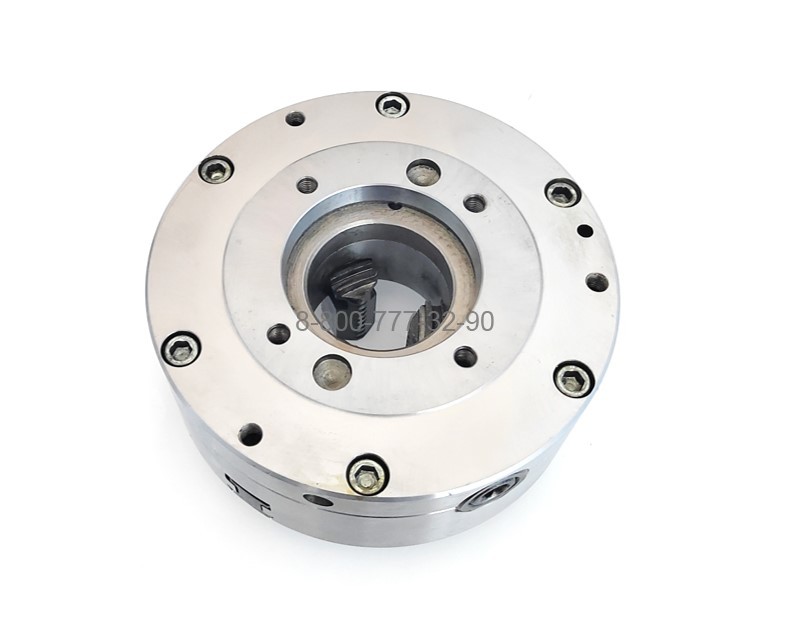

• Тип крепления Тип 2 - на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027)
• Исполнение с цельными кулачками
• Диаметр отверстия в корпусе D1, мм 80
• Посадочный диаметр D2, мм 106.375
• Диаметр расположения крепежных отверстий D3, мм 133.4
• Количество и размер крепежных отверстий, z-d 4хМ12
• Класс точности В (высокий)
• Материал корпуса стальной
• Конструкция патрона спирально-реечный (самоцентрирующийся)
• Шаг рейки кулачка, мм 10
• Условный размер конуса 6
• Вес, кг 38

Допуски радиального торцевого биения для патронов с классом точности В (высокий класс точности) по ГОСТ1654
Радиальное биение наружного диаметра патрона		Радиальное биение контрольных оправок		Радиальное и торцевое биение контрольных колец
25 мкм		50 мкм		50 мкм		30 мкм

Размеры закрепляемых заготовок
		А, мм	6-120
		В, мм	70-180
		С, мм	140-250
		D, мм	85-195
		Е, мм	155-265
