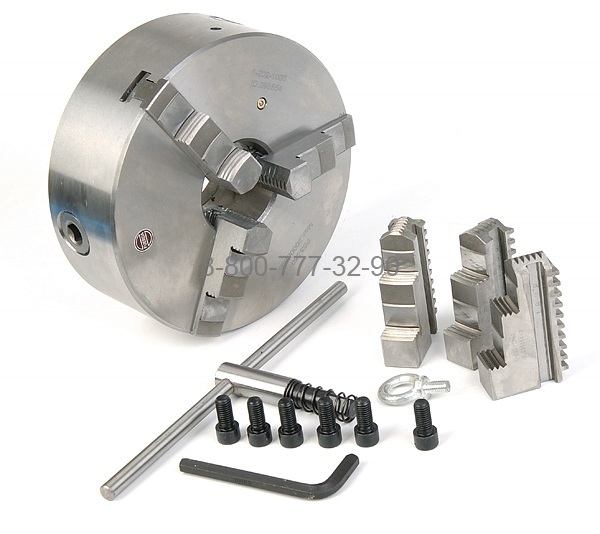

Патрон токарный 3-х кулачковый 7100-0009 (серия K11) - 250 мм "FUERDA"

Крепление через промежуточный фланец (планшайба), шаг рейки - 10 мм, корпус чугунный, точность - повышенная, с цельными кулачками

Технические характеристики

• Материал корпуса чугун
• Диаметр патрона D, мм 250
• Количество кулачков 3
• Тип крепления Тип 1 - через промежуточный фланец (планшайба)
• Исполнение с цельными кулачками
• Диаметр отверстия в корпусе D1, мм 80
• Посадочный диаметр D2, мм 206
• Диаметр расположения крепежных отверстий D3, мм 226
• Количество и размер крепежных отверстий, z-d 3хМ12
• Класс точности П (повышенный)
• Конструкция патрона спирально-реечный (самоцентрирующийся)
• Шаг рейки кулачка, мм 10

Допуски радиального торцевого биения для патронов с классом точности П (повышенный класс точности)
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец
40 мкм	100 мкм (L-75)	75 мкм	50 мкм

Размеры закрепляемых заготовок
A-A1, мм	B-B1, мм	C-C1, мм
6-110	80-250	90-250
