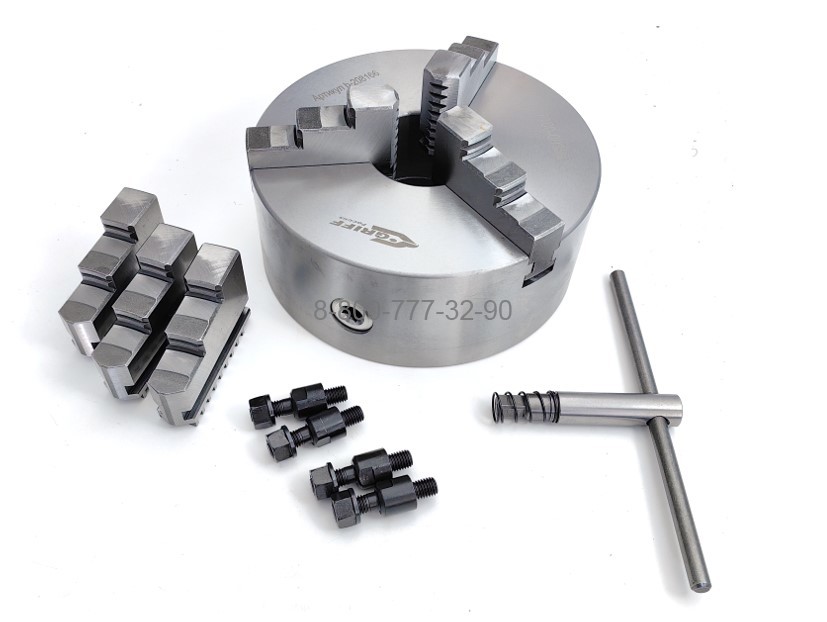

Патрон токарный 3-х кулачковый 7100-0039П (К11-315) -315 мм "GRIFF"

Крепление на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027), конус - 6, шаг рейки - 10 мм, корпус чугунный, точность - повышенная, сборные реверсивные кулачки

Технические характеристики

• Материал корпуса чугун
• Диаметр патрона D, мм 315
• Количество кулачков 3
• Тип крепления Тип 2 - на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027)
• Исполнение с цельными кулачками
• Диаметр отверстия в корпусе D1, мм 100
• Посадочный диаметр D2, мм 106.375
• Диаметр расположения крепежных отверстий D3, мм 133.4
• Количество и размер крепежных отверстий, z-d 4хМ12
• Класс точности П (повышенный)
• Конструкция патрона спирально-реечный (самоцентрирующийся)
• Шаг рейки кулачка, мм 11
• Условный размер конуса 6
