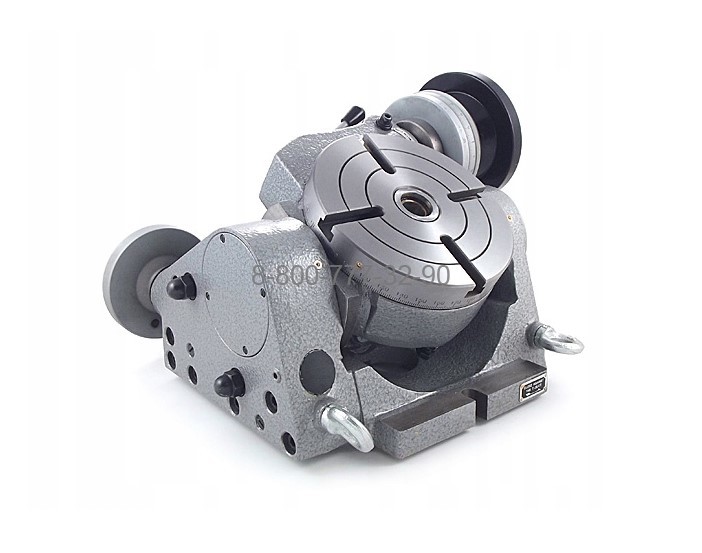

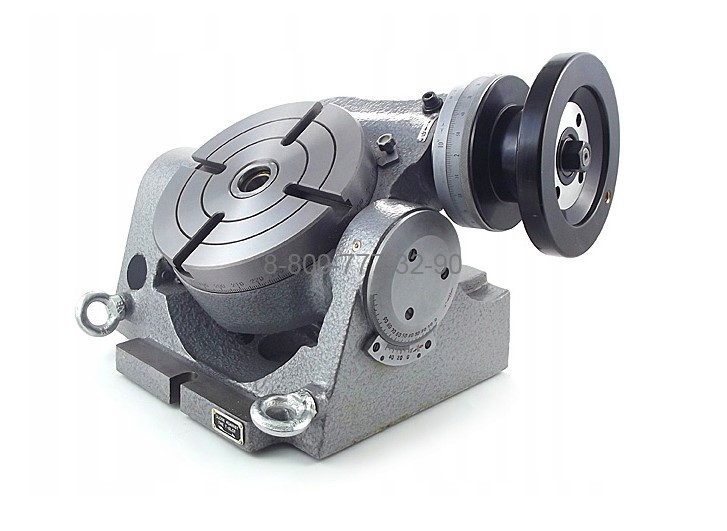

Стол поворотный наклонный TSK-160

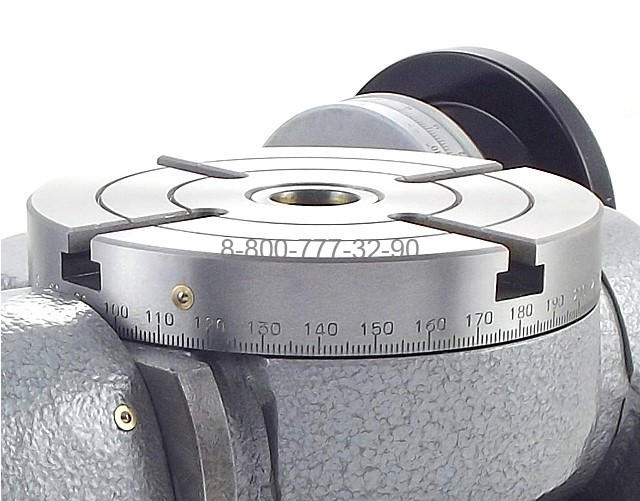

Стол TSK-160 калиброван для вращения на 360° и может наклоняться от 0 ° до 90 °. Диаметр планшайбы 160 мм. Стол разделен на четыре часть Т-образными пазами сходящихся под углом 90 градусов. Ширина Т- паза планшайбы – 10 мм. Максимальная нагрузка на стол в горизонтальном и вертикальном  положении составляет 100 и 50 кг.

• За одну установку заготовки можно обработать отверстия и поверхности под определенным углом.
• Возможна установка токарного патрона диаметром 125 мм через промежуточный фланец.
• Стол может использоваться вертикально с задней бабкой.

Технические характеристики

• Диаметр планшайбы, мм 160
• Испольнение стола наклонный
• Конусность центровочного отверстия КМ2
• Диаметр отверстия, мм 25х6
• Ширина Т-паза, мм 10
• Углы схождении Т-пазов 90°
• Ширина паза крепления, мм 12
• Модули червяка и червячной шестерни 1.5
• Коэффициент передачи червячной передачи 1:90
• Градуировка 360°
• Поворот стола при одном повороте червяка 1'
• Минимальное значение шкалы 10"
• Максимальный вес заготовки в горизонтальном положении, кг 100
• Точность показаний 80 "
• Максимальный вес заготовки в вертикальном положении, кг 50
