Тиски станочные поворотные жестко-фиксирующие QM16100

0.0 (голосов 0)

Код: 1239

На складе: 9

Описание
Отзывы

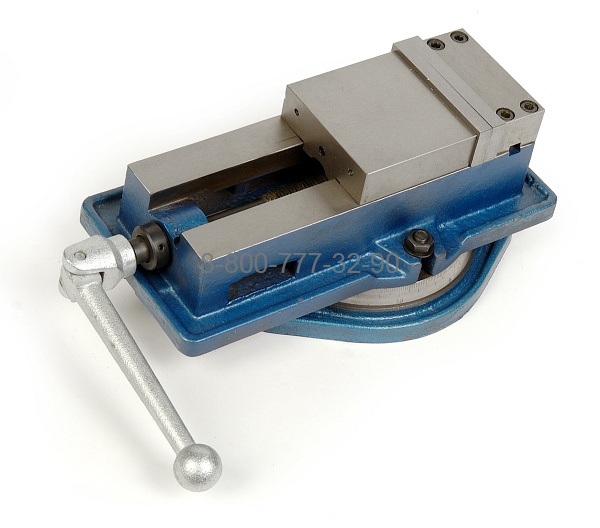

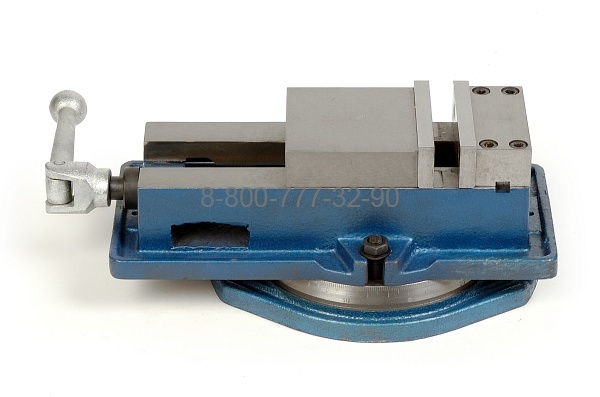

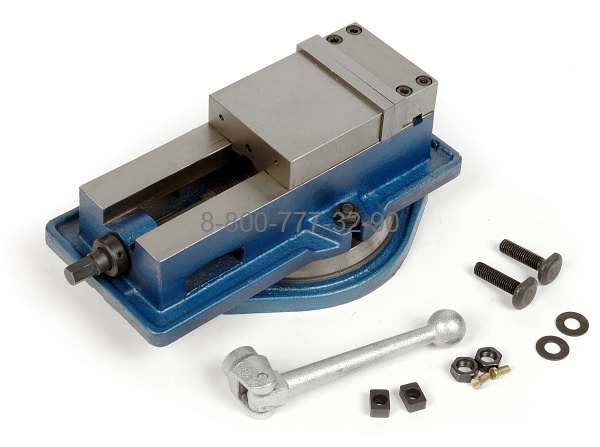

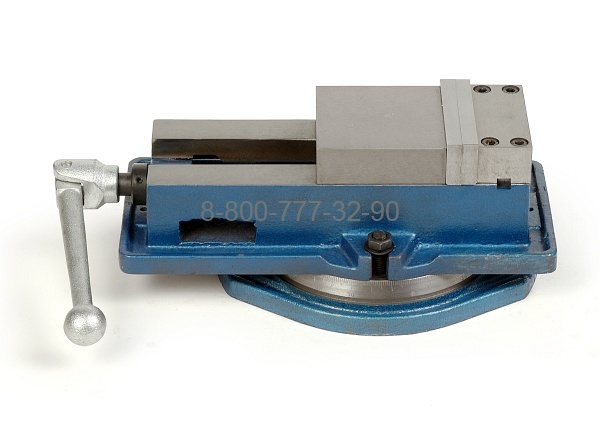

Станочные тиски QM16100 с поворотным основанием типа 3418 являются надежными и жестко фиксирующими.

Тиски этой серии обладают параллельностью 0.05/100 мм и перпендикулярностью 0.05 мм. Они оснащены поворотным основанием на 360° с шкалой лимба.

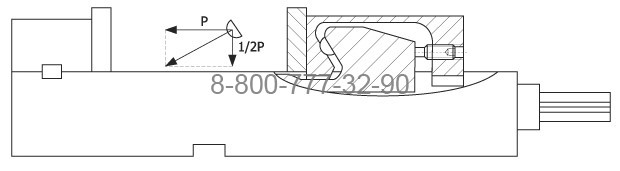

Эти станочные тиски широко применяются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно эффективны при чистовых операциях. Специальный сферический сегмент в подвижных губках обеспечивает вертикальное силовое воздействие, направленное вниз при зажиме заготовки, что предотвращает ее приподнимание и деформацию.

Вал зажимного винта опирается на игольчатый подшипник для плавного движения. Винт защищен от попадания грязи и стружки.

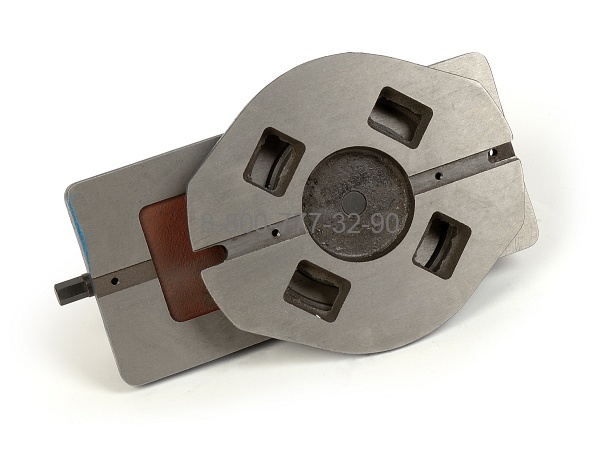

Поворотное основание тисков имеет паз и места для крепления установочных шпонок, обеспечивая точное позиционирование. При необходимости тиски можно использовать как неповоротные, закрепив их установочными шпонками (имеются два поперечных паза).

Съемные губки отшлифованы и закалены для обеспечения долговечности и сохранения точности при работе.

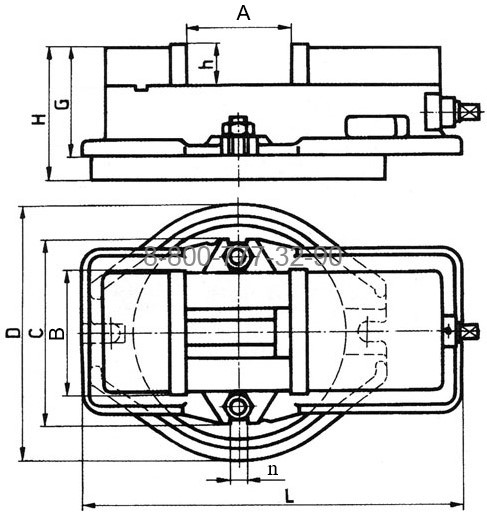

Технические характеристики

Ширина губок В, мм 100
Максимальное раскрытие А, мм 100
Высота тисков H, мм 121
h , мм 32
D, мм 212
L1, мм 100
C, мм 158
G, мм 85
Поворотное основание Да
Усилие зажима, Н 19000
L2, мм 145
L3, мм 200
L4, мм 245
L, мм 337
Ширина установочного паза n, мм 14
Серия (тип) тисков QM

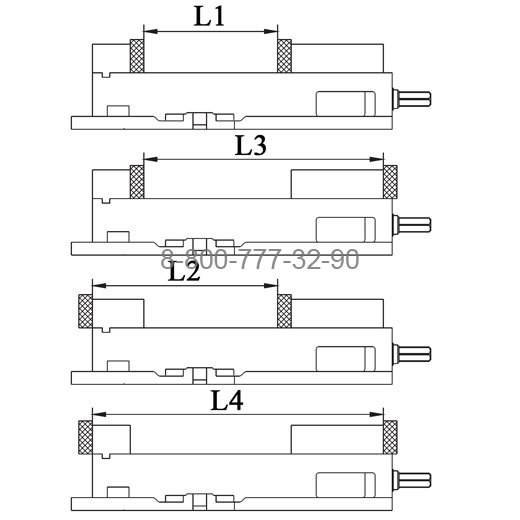

Установка и зажим заготовки в этих тисках, может выполняться четырьмя различными способами расположения губок. Каждый способ установки, дает возможность установить и зажать заготовку большего размера, чем в предыдущем случае. Три дополнительных положения губок предназначены для зажима листовых материалов или небольших заготовок. Обратите внимание, что жесткость фиксации в этих случаях зависит от винтов и может быть небольшой.
