Тиски станочные поворотные жестко-фиксирующие QM16200

Хит

0.0 (голосов 0)

Код: 1244

На складе: 47

Описание
Отзывы

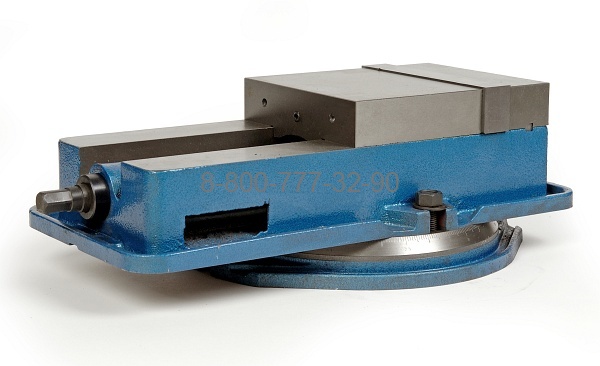

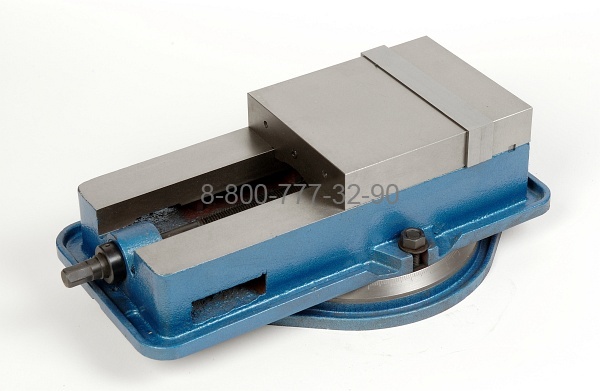

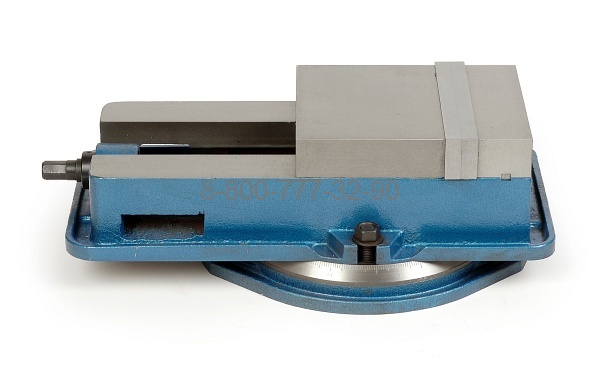

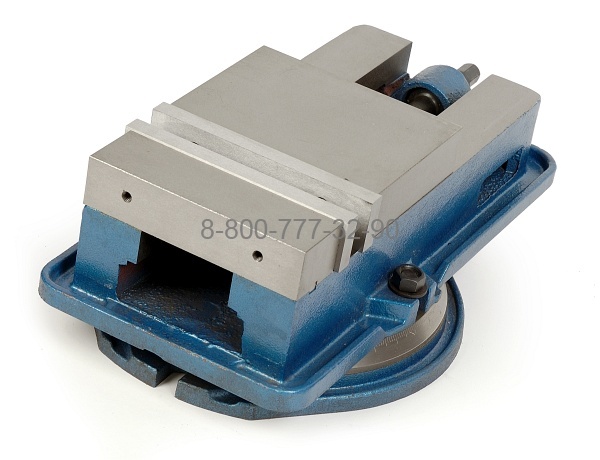

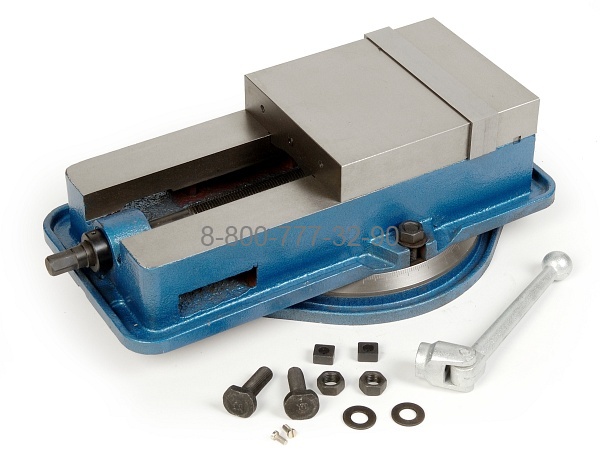

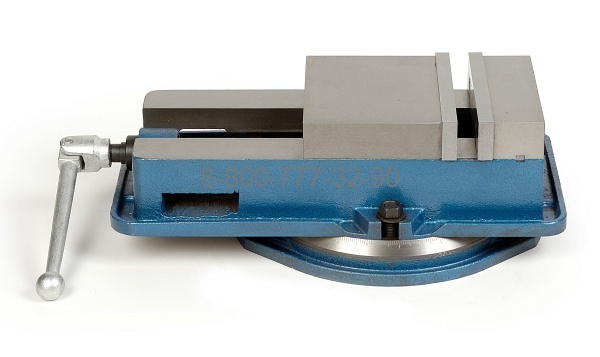

Станочные тиски QM16200 с поворотным основанием типа 3418 являются надежными и жестко фиксирующими.

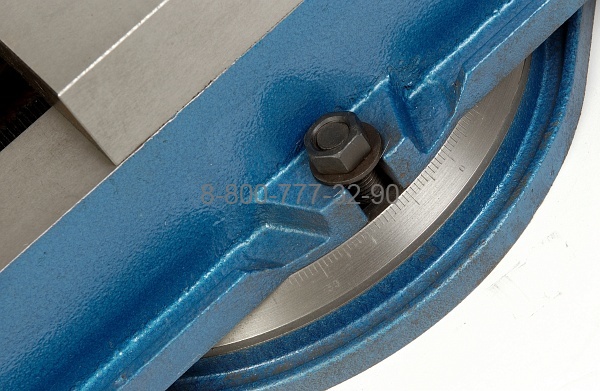

Тиски этой серии обладают параллельностью 0.05/100 мм и перпендикулярностью 0.05 мм и оснащены поворотным основанием на 360° с шкалой лимба.

Эти станочные тиски широко применяются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно эффективны при чистовых операциях. Специальный сферический сегмент в подвижных губках обеспечивает вертикальное силовое воздействие, направленное вниз при зажиме заготовки, что предотвращает ее приподнимание и деформацию.

Вал зажимного винта опирается на игольчатый подшипник для плавного движения. Винт защищен от попадания грязи и стружки.

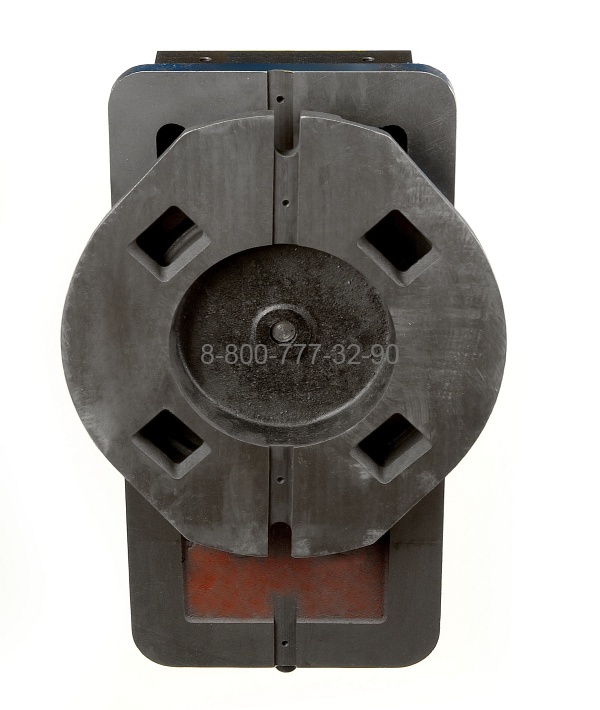

Поворотное основание тисков имеет паз и места для крепления установочных шпонок, обеспечивая точное позиционирование. При необходимости тиски можно использовать как неповоротные, закрепив их установочными шпонками (имеются два поперечных паза).

Съемные губки отшлифованы и закалены для обеспечения долговечности и сохранения точности при работе.

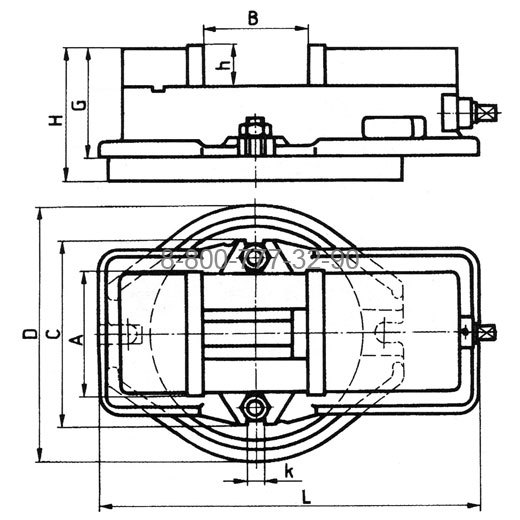

Технические характеристики

Ширина губок В, мм 200
Максимальное раскрытие А, мм 225
Высота тисков H, мм 179
h , мм 50
D, мм 340
L1, мм 225
C, мм 255
G, мм 135
Поворотное основание Да
Усилие зажима, Н 34000
L2, мм 300
L3, мм 376
L4, мм 447
Масс, кг 46
L, мм 540
Ширина установочного паза n, мм 18
Серия (тип) тисков QM

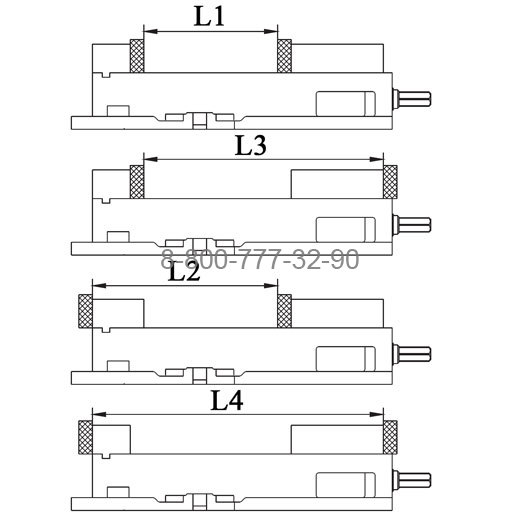

Установка и зажим заготовки в этих тисках, может выполняться четырьмя различными способами расположения губок. Каждый способ установки, дает возможность установить и зажать заготовку большего размера, чем в предыдущем случае. Три дополнительных положения губок предназначены для зажима листовых материалов или небольших заготовок. Обратите внимание, что жесткость фиксации в этих случаях зависит от винтов и может быть небольшой.
