УДГ-160 универсальная делительная головка без дифференциального деления (FB80)

0.0 (голосов 0)

Код: 4799

На складе: нет в наличии

Описание
Файлы
Отзывы

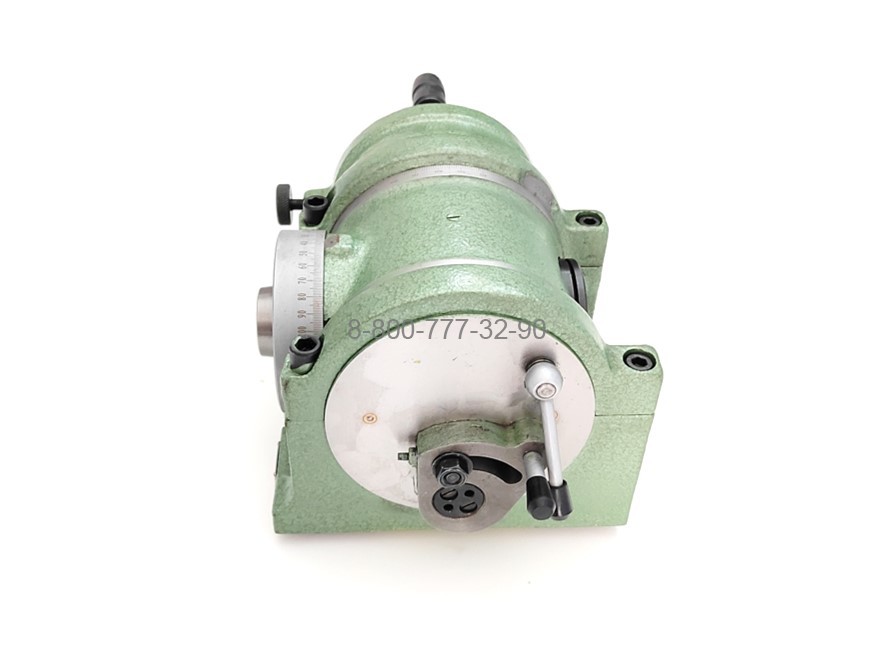

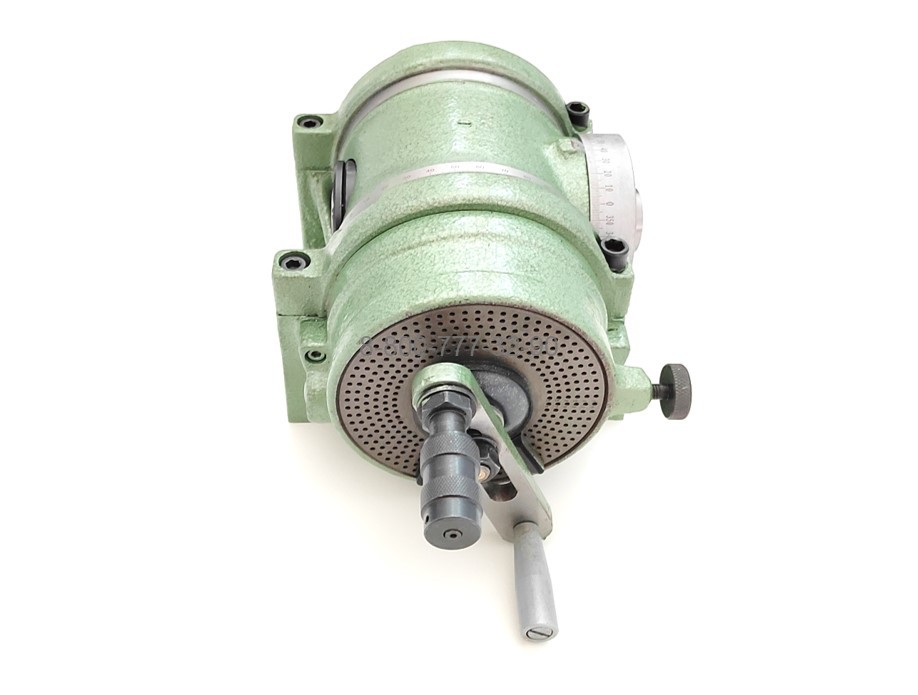

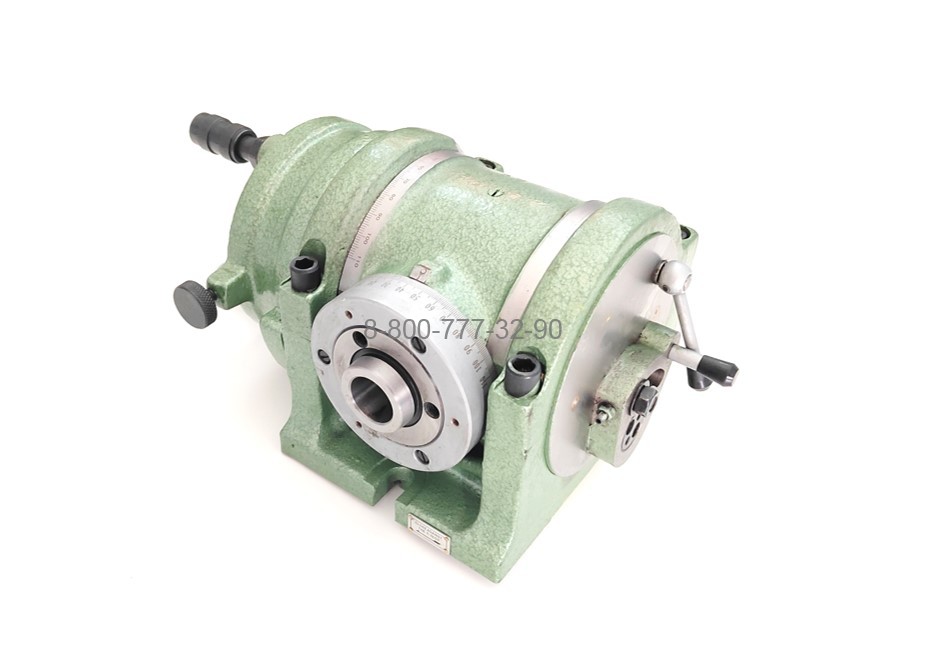

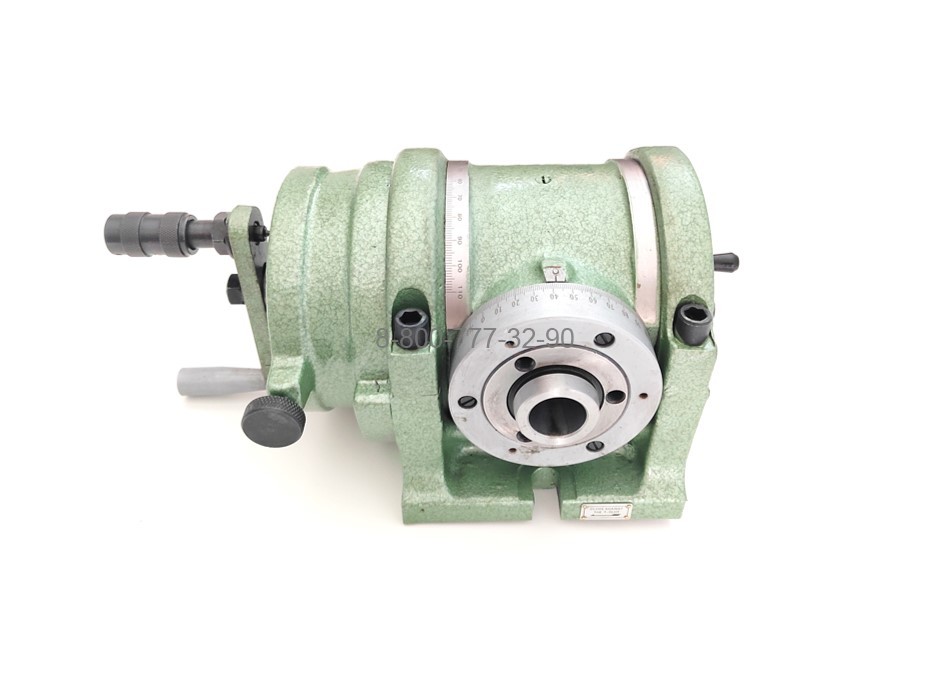

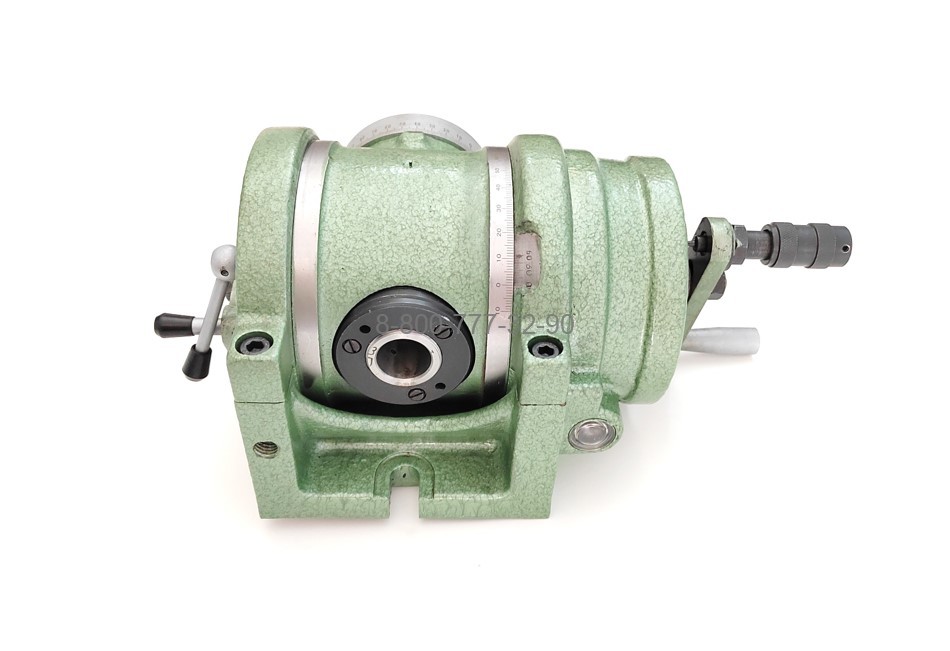

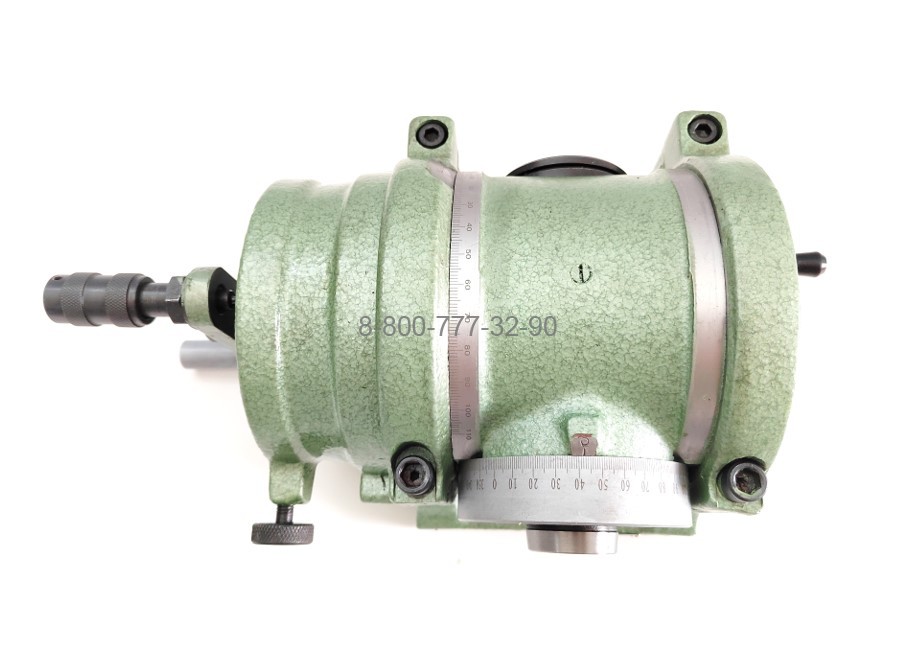

Делительная головка УДГ-160 (FB80) с выстотой центров 80 мм. применяется на различных станках, таких как: фрезерные, шлифовальные, сверлильные, строгальные и аналогичные станки.

Модель УДГ-160 (FB 80) предназначена исключительно для прямого, простого и углового деления.

Отличительная особенность данной модели в том, что ручка на головке расположена с левой стороны.

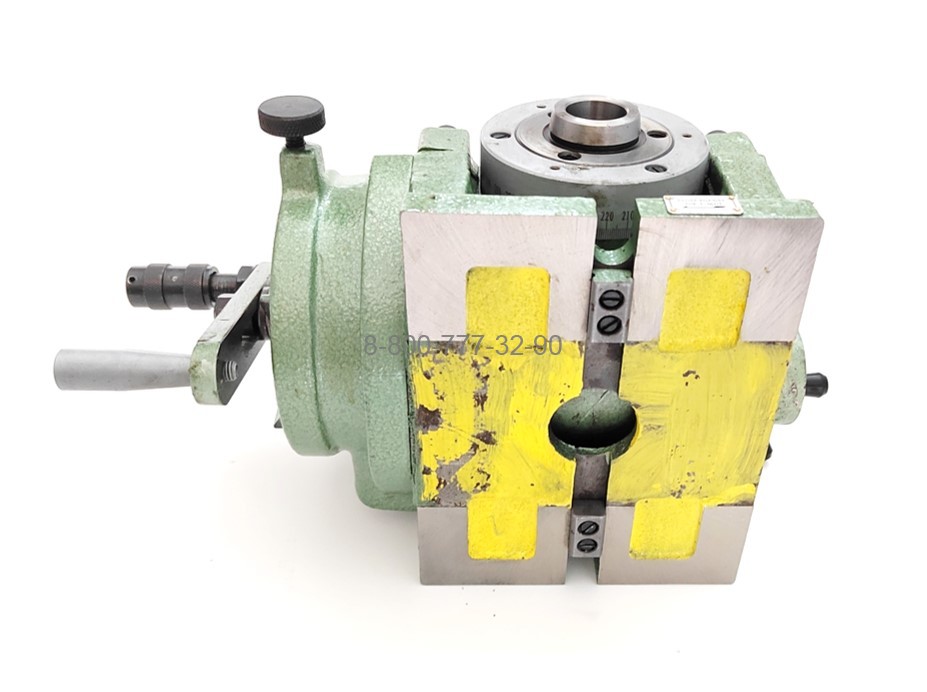

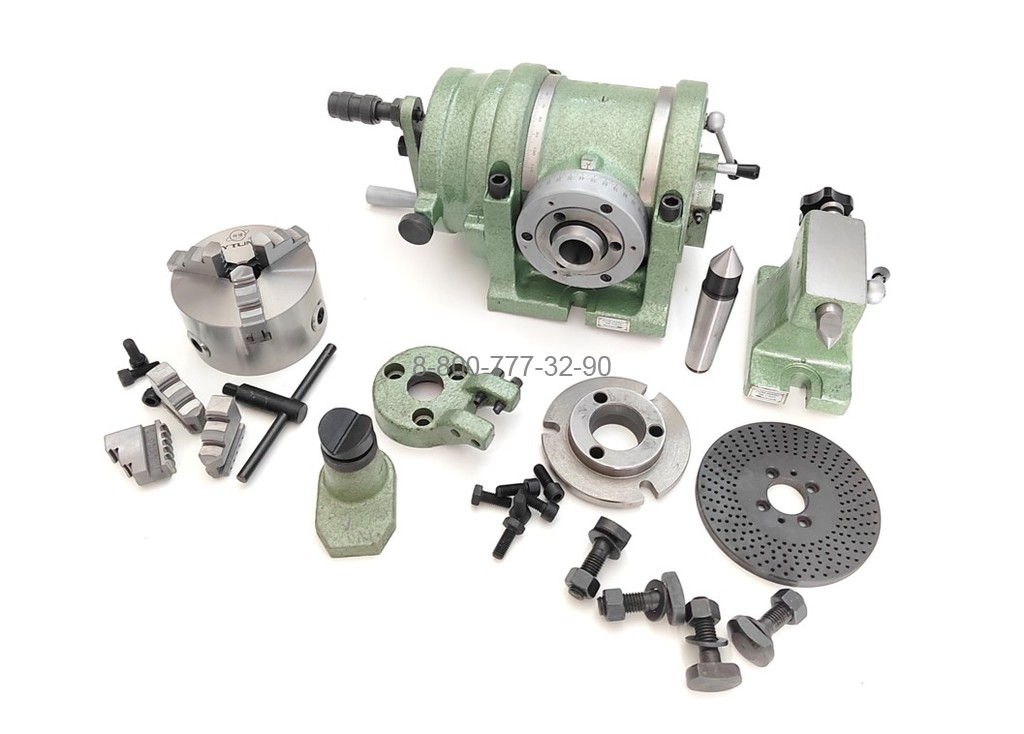

Комплектация: делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый диаметром 100 мм

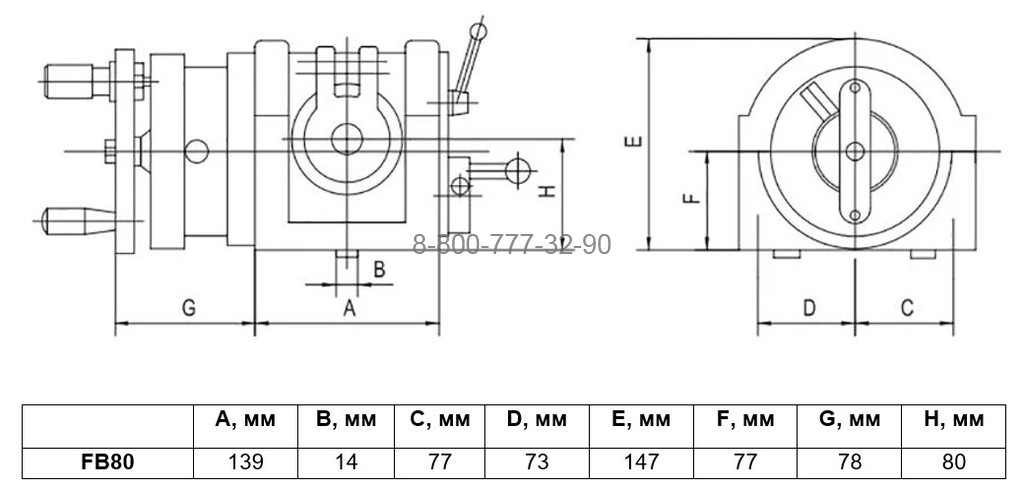

Технические характеристики

Высота центра головки, мм 80
Угол подъема шпинделя от его горизонтального положения 90°
Угол опускания шпинделя вниз 6°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
Минимальное показание лимба 10"
Передаточное отношение червячной пары 1:40
Конус Морзе шпиндельного отверстия КМ3
Диаметр конуса торца шпинделя для установки фланца, мм 36.541
Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта 60''
Суммарная ошибка на каждой четверти шпинделя 70''
Максимальная нагрузка на подшипник, кг 80
Диаметр токарного патрона, мм 100
Ширина установочного паза головки, мм 14
