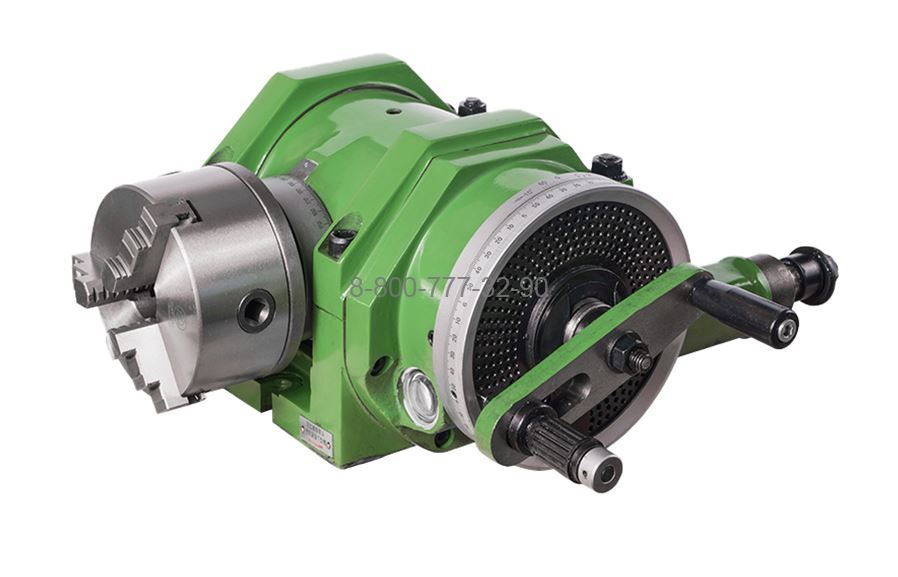

УДГ-Д-160 универсальная делительная головка с дифференциальным делением (FW 80)

Универсальная делительная головка УДГ-Д-160 (FW 80) с дифференциальным делением и высотой центров 80 мм применяются на различных станках, таких как фрезерные, шлифовальные, сверлильные, строгальные и аналогичное оборудование.

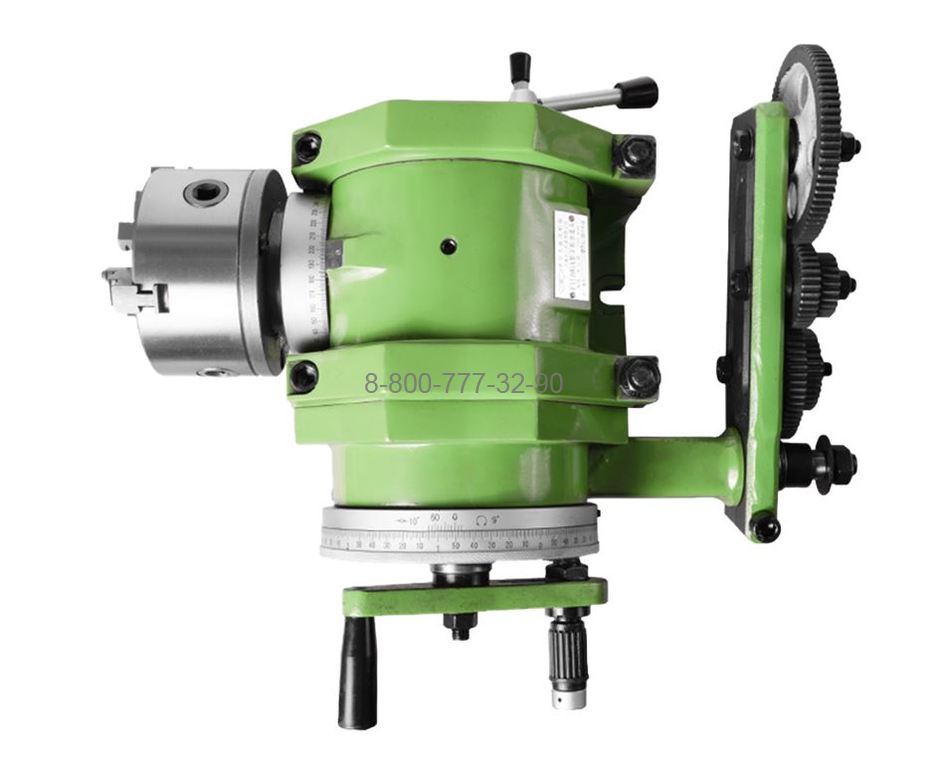

Модель FW80 используется для прямого и простого деления, а так же  способна делить окружность на равные части и обрабатывать изделия, зажимая их между двумя центрами или в патроне с возможностью поворота под любым углом. С приспособлением FW80, оснащенным гитарой сменных шестерен, фрезерный станок может выполнять нарезку спиральных канавок, винтовых зубцов, спиральных шестерен Архимеда и т.д.

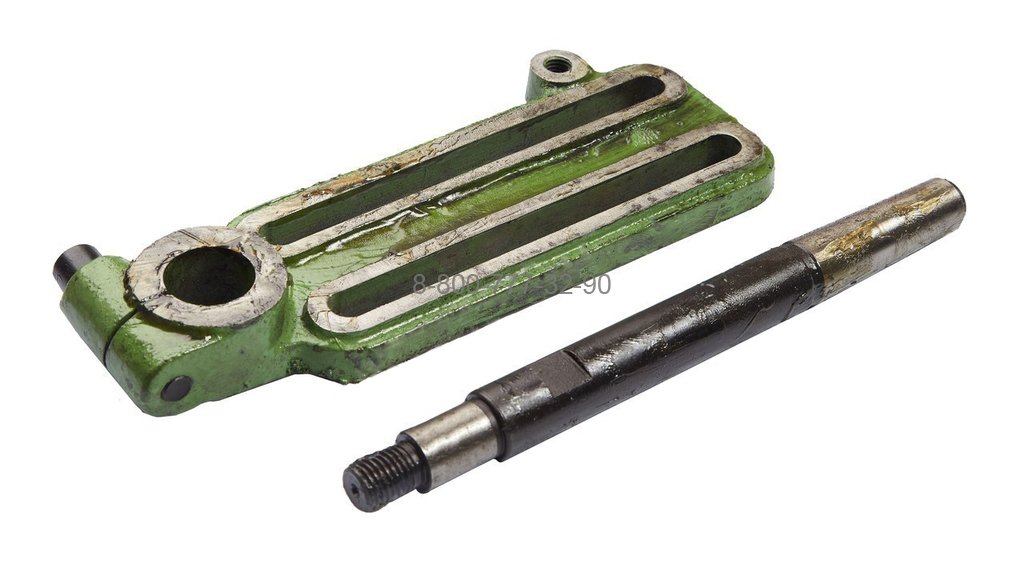

Для использования делительной головки ее следует установить рабочий стол станка. Учитывая различия в конструкции фрезерных станков различных производителей, гитара для сменных шестерен также может иметь различную конструкцию. Поставляется стандартная гитара для сменных шестерен и комплект сменных шестерен для дифференциального делении.

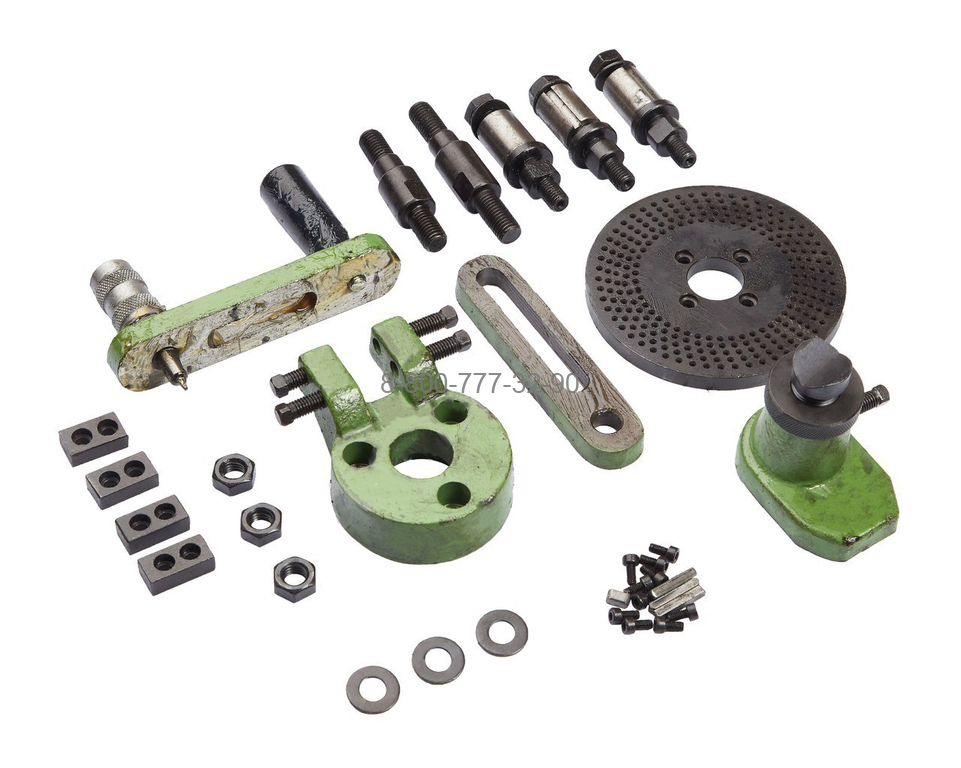

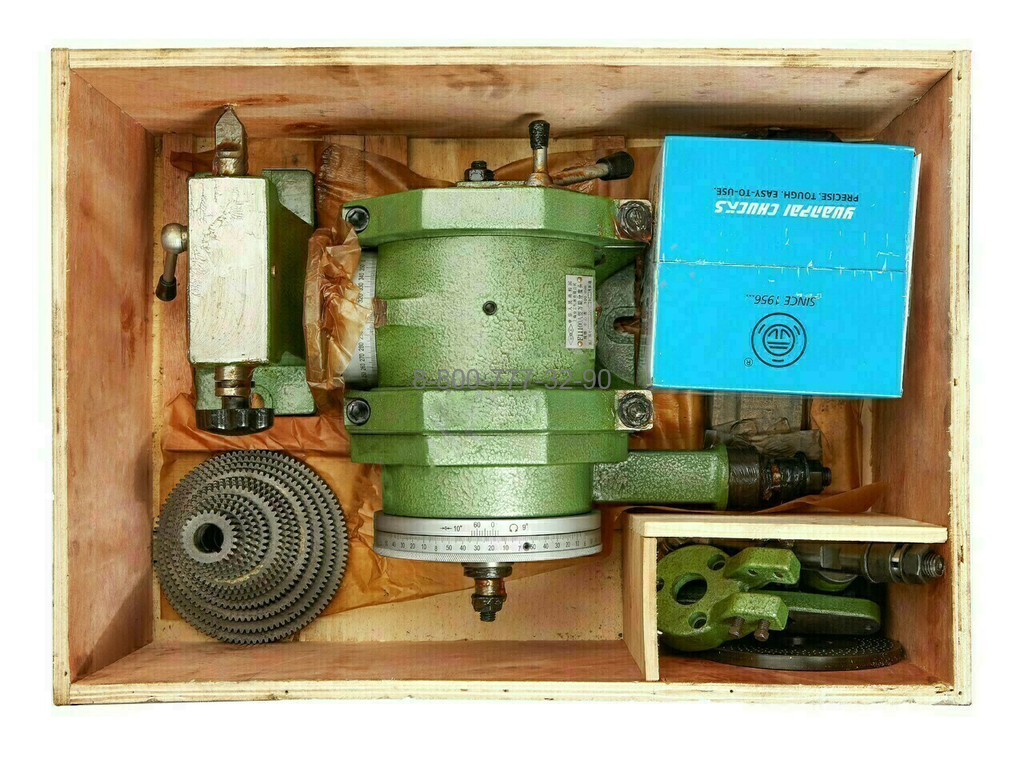

Полная комплектация УДГ-Д-160 (FW 80): задняя бабка, гитара для шестерен, 12 шестерен, устройство для проворота, центр, кронштейн, фланец, патрон трехкулачковый на 100 мм.

Технические характеристики

• Высота центра головки, мм 80
• Угол подъема шпинделя от его горизонтального положения 90°
• Угол опускания шпинделя вниз 5°
• Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
• Минимальное показание лимба 10"
• Передаточное отношение червячной пары 1:40
• Конус Морзе шпиндельного отверстия КМ3
• Диаметр конуса торца шпинделя для установки фланца, мм 36.541
• Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
• Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
• Максимальная нагрузка на подшипник, кг 80
• Диаметр токарного патрона, мм 100
• Ширина установочного паза головки, мм 14
• Сменные шестерни, модульная 1,5

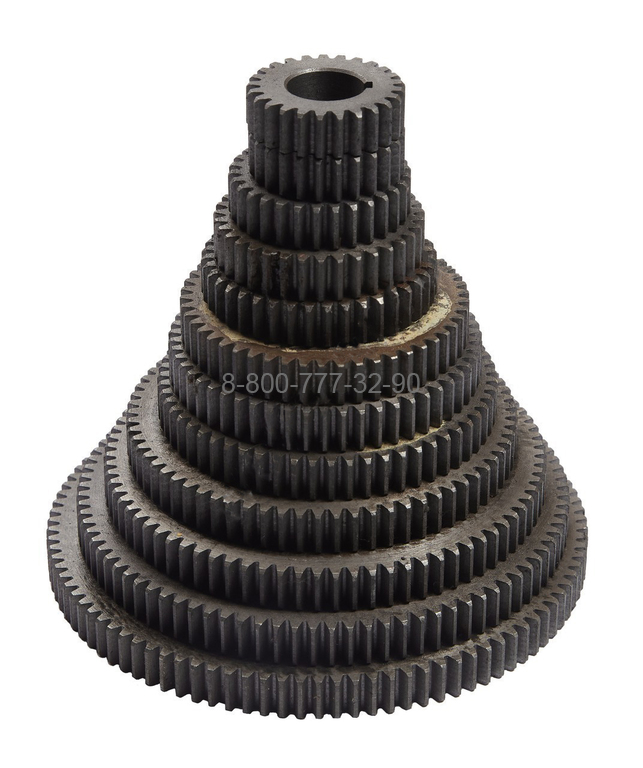

• Сменные шестерни, зубчатые 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
