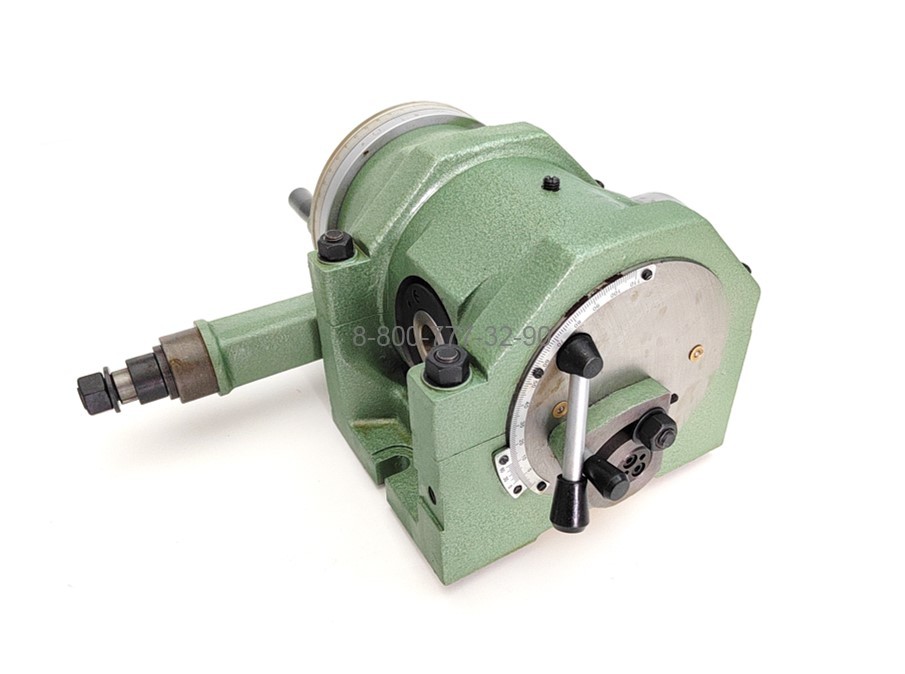

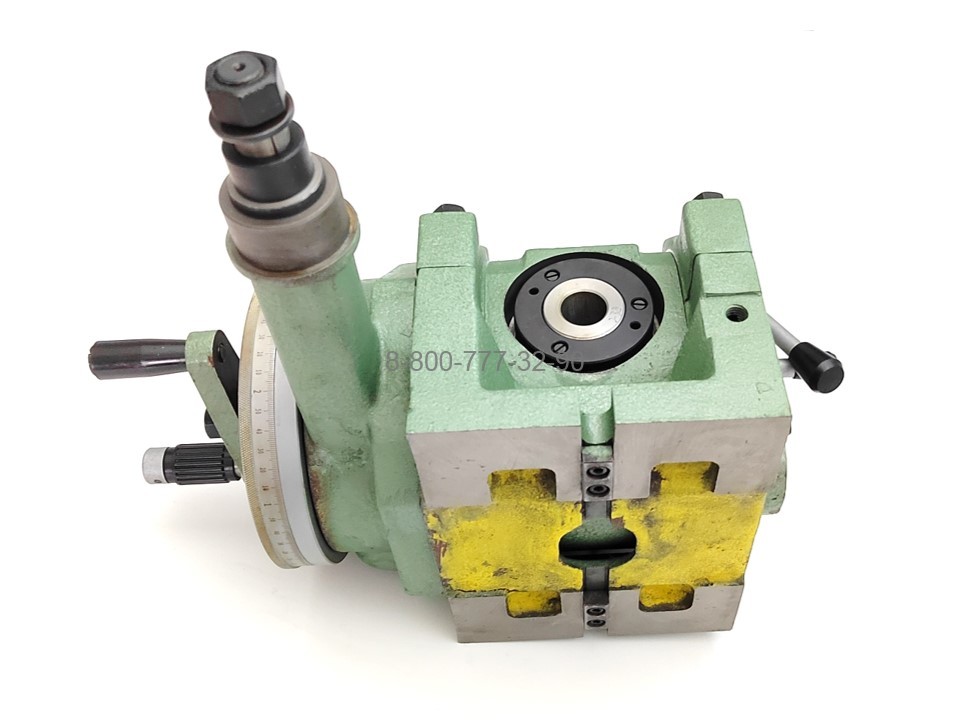

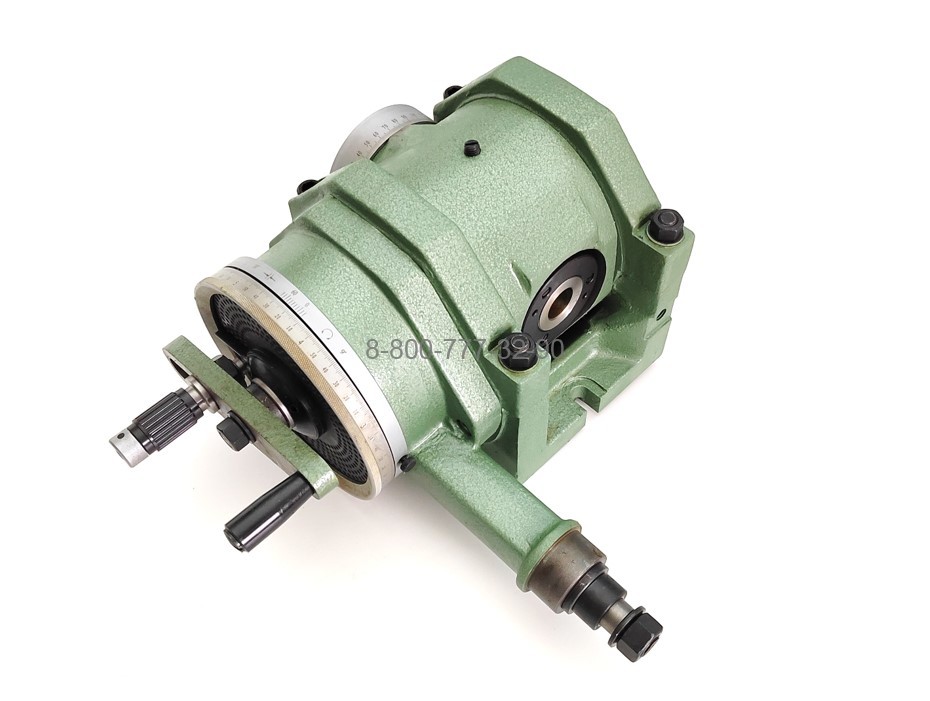

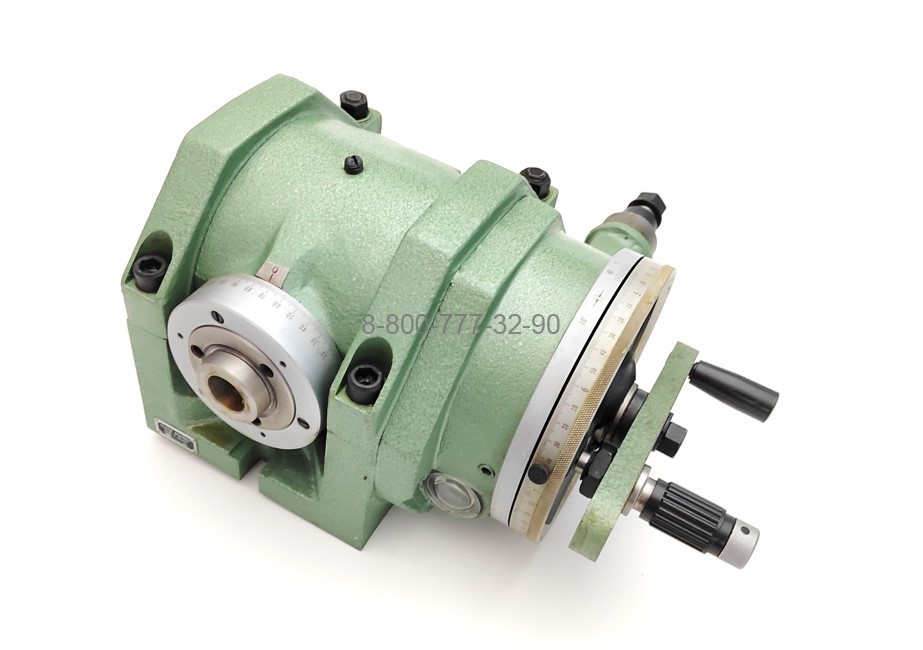

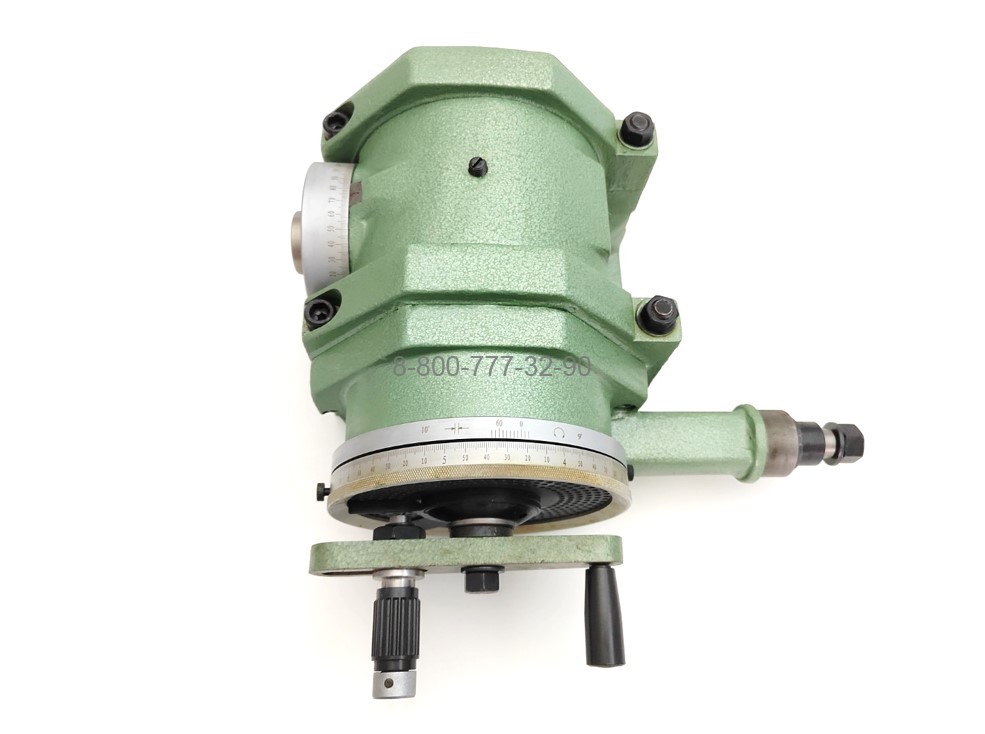

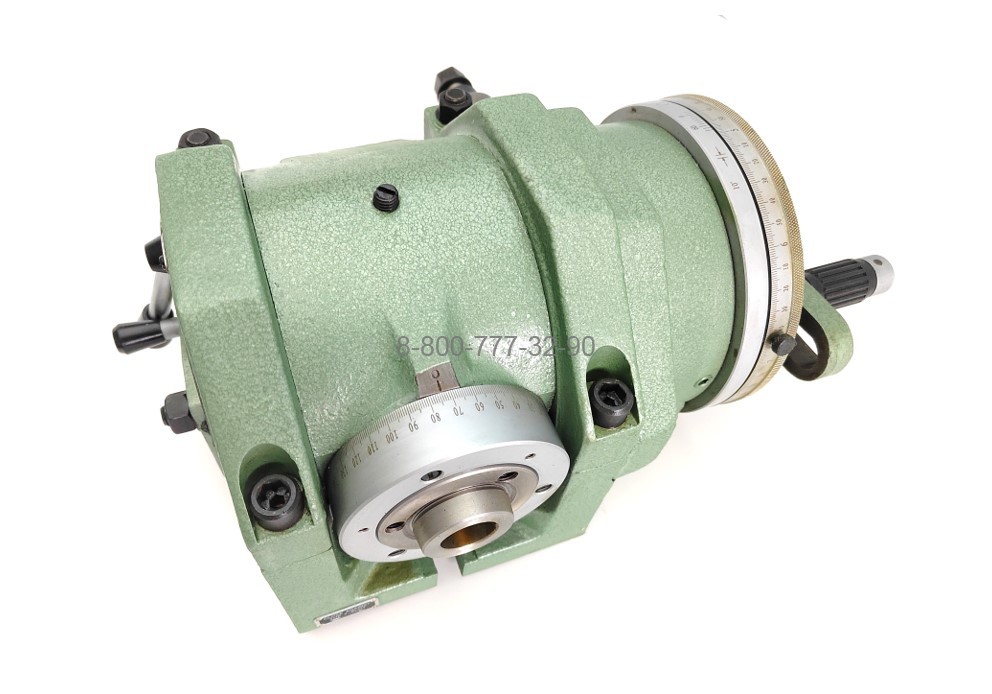

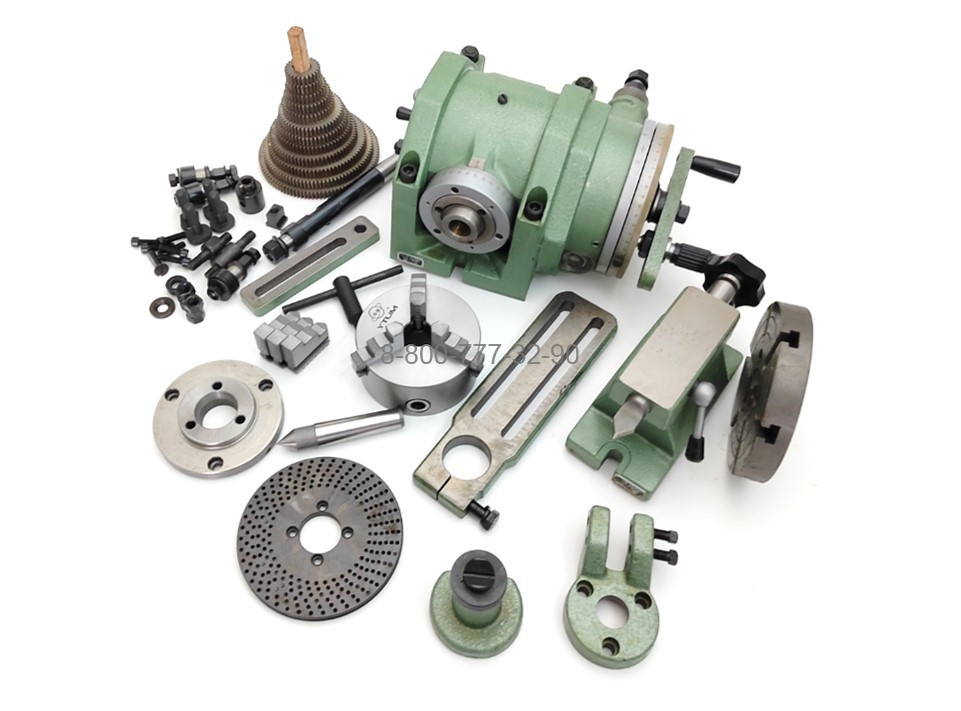

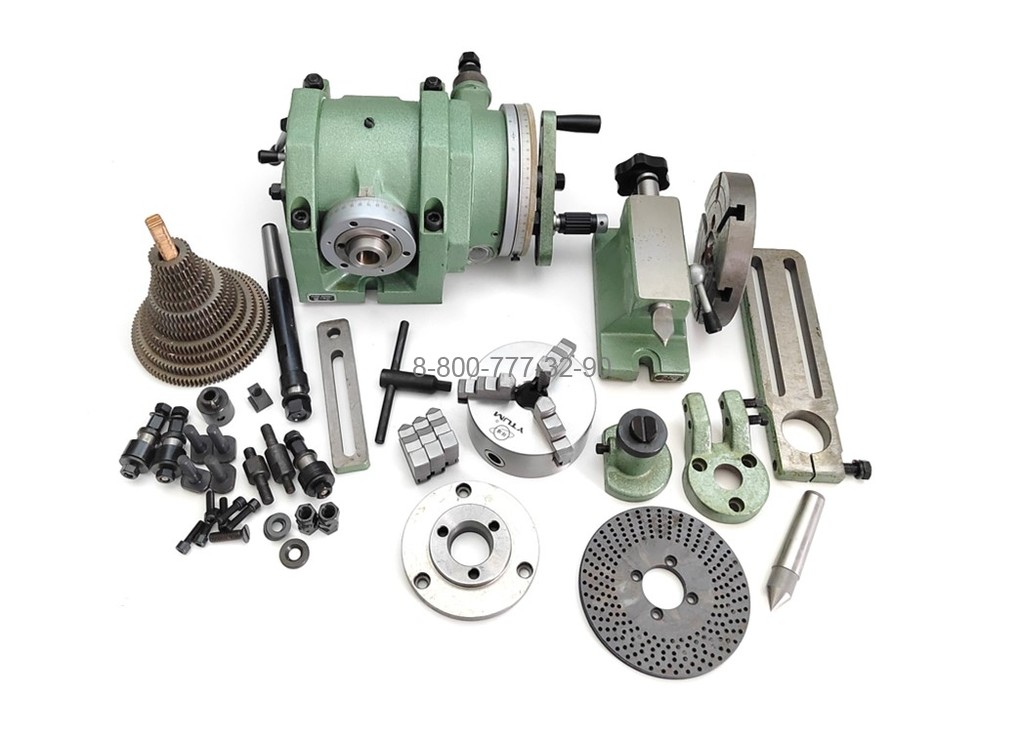

УДГ-Д-200 универсальная делительная головка с дифференциальным делением (F11100A)

Технические характеристики

• Высота центра головки, мм 100
• Угол подъема шпинделя от его горизонтального положения 95°
• Угол опускания шпинделя вниз 5°
• Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
• Минимальное показание лимба 10"
• Передаточное отношение червячной пары 1:40
• Конус Морзе шпиндельного отверстия КМ3
• Диаметр конуса торца шпинделя для установки фланца, мм 41.275
• Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
• Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
• Максимальная нагрузка на подшипник, кг 100
• Диаметр токарного патрона, мм 125
• Ширина установочного паза головки, мм 14
• Сменные шестерни, модульная 1,5
• Сменные шестерни, зубчатые 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
