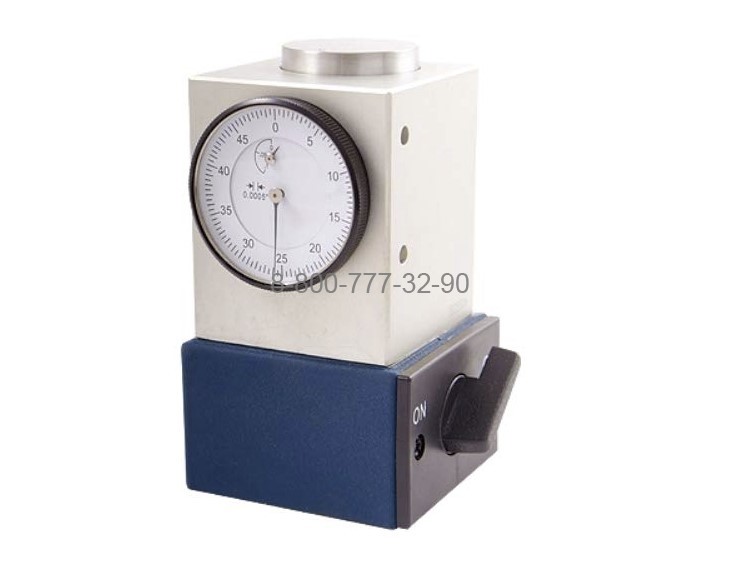

Устройство привязки инструмента по оси Z с магнитным основанием 100 мм, 0.01 мм

Прибор используется для определения положения поверхностей детали или длины инструмента по оси Z на фрезерных и токарных станках.

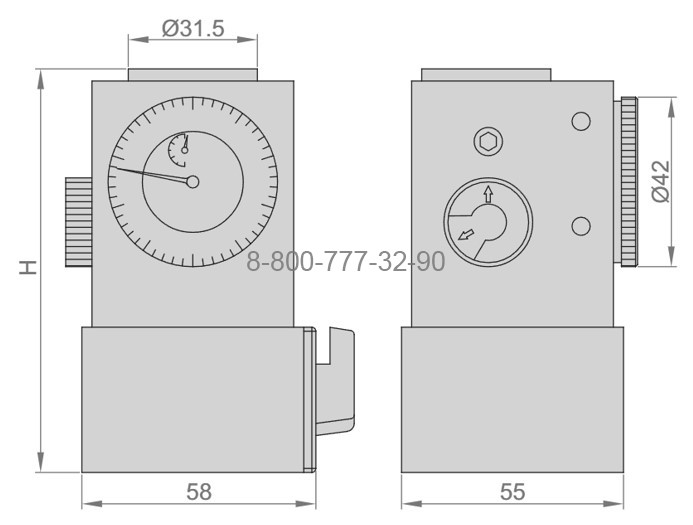

Диаметр контактного датчика составляет 31.66 мм, размеры основания – 76.54x60 мм, высота – 100.64 мм. Оснащен магнитным основанием.

Индикатор касания для настройки инструмента обеспечивает высокую точность металлообработки и защиту оборудования.

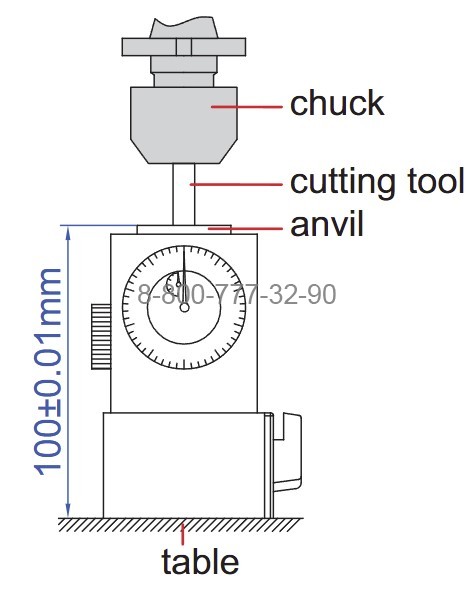

Для определения положения поверхности заготовок или длины инструмента по оси Z датчик устанавливается на деталь или заготовку. Шпиндель осторожно перемещается на пружинную поверхность до тех пор, пока стрелка не покажет «0». Контрольный размер достигается при 100 мм до заготовки.
