Головки делительные

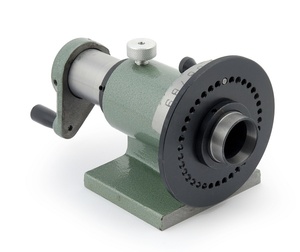

F1-5C делительная головка
- деление на части 2, 3, 4, 6, 9, 12, 18, 36.
- высота центров 70 мм.
Код: 4798
На складе: 5

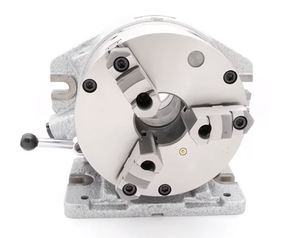

F2-6 делительная головка
- деление на части: 2, 3, 4, 6, 8, 12, 24 и произвольные деление.
- высота центров - 130 мм.
- диаметр токарного патрона - 167 мм.
- диаметр сквозного отверстия в корпусе головки - 39 мм
- ширина установочного паза - 16 мм.
- предназначена для работы в вертикальном или горизонтальном положении.
- в комплект входит 6 дисков для деления.
Код: 4800
На складе: 8

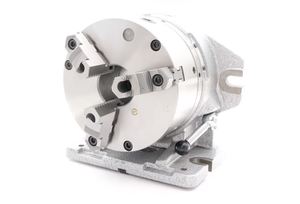

F2 делительная головка
- деление на части: 2, 3, 4, 6, 8, 12, 24 и произвольные деление.
- высота центров - 150 мм.
- диаметр токарного патрона - 210 мм.
- диаметр сквозного отверстия в корпусе головки - 62 мм
- ширина установочного паза - 16 мм.
- предназначена для работы в вертикальном или горизонтальном положении.
- в комплект входит 6 дисков для деления.
Код: 4802
На складе: 8

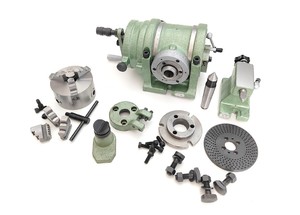

УДГ-160 универсальная делительная головка без дифференциального деления (FB80)
- деление: прямое, простое или угловое, повернуть деталь на заданный угол, разделив поверхность на любые части.
- высота центров - 80 мм.
- диаметр токарного патрона - 100 мм.
- ширина установочного паза - 14 мм.
- диаметр сквозного отверстия в корпусе головки - 20 мм
- Комплектация: делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.
Код: 4799
На складе: 1

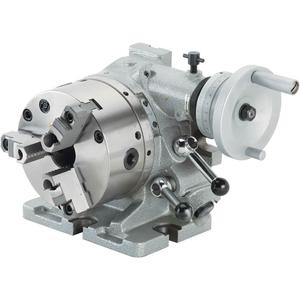

F3-6 делительная головка
- деление на части: 2, 3, 4, 6, 8, 12, 24 и произвольные деление с помощью червячной передачи.
- высота центров - 130 мм.
- диаметр токарного патрона - 167 мм.
- диаметр сквозного отверстия в корпусе головки - 39 мм
- ширина установочного паза - 16 мм.
- предназначена для работы в вертикальном или горизонтальном положении.
- в комплект входит 6 дисков для деления.
Код: 4803
На складе: 7

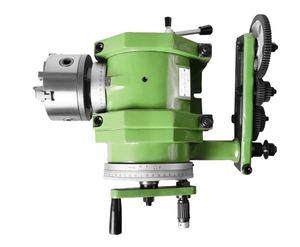

УДГ-Д-160 универсальная делительная головка с дифференциальным делением (FW 80)
- деление: прямое и непрямое, угловое, дифференциальное деление, фрезерование спиральных канавок, фрезерование винтовых цилиндрических шестерней.
- высота центров - 80 мм.
- диаметр токарного патрона - 100 мм.
- ширина установочного паза - 14 мм.
- диаметр сквозного отверстия в корпусе головки - 20 мм
- Комплектация: делительная головка, задняя бабка, гитара для шестерен, 12 шестерен ⭐️, устройство для проворота, центр, кронштейн, фланец, патрон трехкулачковый.
Код: 4806
Под заказ
F3 делительная головка
- деление на части: 2, 3, 4, 6, 8, 12, 24 и произвольные деление с помощью червячной передачи.
- высота центров - 150 мм.
- диаметр токарного патрона - 210 мм.
- диаметр сквозного отверстия в корпусе головки - 62 мм
- ширина установочного паза - 16 мм.
- предназначена для работы в вертикальном или горизонтальном положении.
- в комплект входит 6 дисков для деления.
Код: 4805
На складе: 2

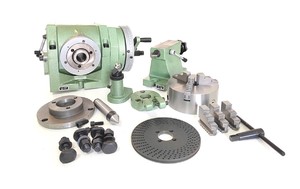

УДГ-250 универсальная делительная головка без дифференциального деления (F12125)
- деление: прямое, простое или угловое, повернуть деталь на заданный угол, разделив поверхность на любые части.
- высота центров - 125 мм.
- диаметр токарного патрона - 160 мм.
- ширина установочного паза - 18 мм.
- диаметр сквозного отверстия в корпусе головки - 26 мм
- Комплектация: делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.
Код: 4804
На складе: 4

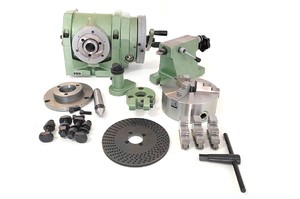

УДГ-200 универсальная делительная головка без дифференциального деления (F12100)
- деление: прямое, простое или угловое, повернуть деталь на заданный угол, разделив поверхность на любые части.
- высота центров - 100 мм.
- диаметр токарного патрона - 125 мм.
- ширина установочного паза - 14 мм.
- диаметр сквозного отверстия в корпусе головки - 20 мм
- Комплектация: делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.
Код: 4801
Под заказ
УДГ-Д-200 универсальная делительная головка с дифференциальным делением (F11100A)
- деление: прямое и непрямое, угловое, дифференциальное деление, фрезерование спиральных канавок, фрезерование винтовых цилиндрических шестерней.
- высота центров - 100 мм.
- диаметр токарного патрона - 125 мм.
- ширина установочного паза - 14 мм.
- диаметр сквозного отверстия в корпусе головки - 20 мм
- Комплектация: делительная головка, задняя бабка, гитара для шестерен, 12 шестерен ⭐️, устройство для проворота, центр, кронштейн, фланец, патрон трехкулачковый.
Код: 4808
На складе: 10

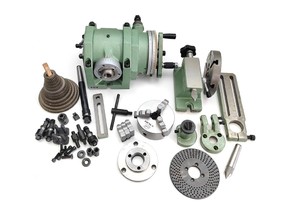

УДГ-Д-250 универсальная делительная головка с дифференциальным делением (F11125A)
- деление: прямое и непрямое, угловое, дифференциальное деление, фрезерование спиральных канавок, фрезерование винтовых цилиндрических шестерней.
- высота центров - 125 мм.
- диаметр токарного патрона - 160 мм.
- ширина установочного паза - 18 мм.
- диаметр сквозного отверстия в корпусе головки - 26 мм
- Комплектация: делительная головка, задняя бабка, гитара для шестерен, 12 шестерен ⭐️, устройство для проворота, центр, кронштейн, фланец, патрон трехкулачковый.
Код: 4809
На складе: 7

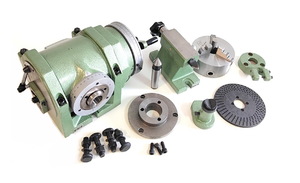

УДГ-320 универсальная делительная головка без дифференциального деления (F12160)
- деление: прямое, простое или угловое, повернуть деталь на заданный угол, разделив поверхность на любые части.
- высота центров - 160 мм.
- диаметр токарного патрона - 200 мм.
- ширина установочного паза - 18 мм.
- диаметр сквозного отверстия в корпусе головки - 26 мм
- Комплектация: делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.
Код: 4807
На складе: 2

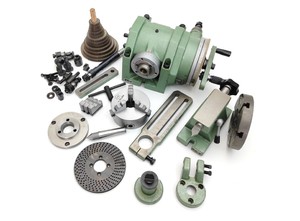

УДГ-Д-320 универсальная делительная головка с дифференциальным делением (F11160A)
- деление: прямое и непрямое, угловое, дифференциальное деление, фрезерование спиральных канавок, фрезерование винтовых цилиндрических шестерней.
- высота центров - 160 мм.
- диаметр токарного патрона - 200 мм.
- ширина установочного паза - 18 мм.
- диаметр сквозного отверстия в корпусе головки - 26 мм
- Комплектация: делительная головка, задняя бабка, гитара для шестерен, 12 шестерен ⭐️, устройство для проворота, центр, кронштейн, фланец, патрон трехкулачковый.
Код: 4810
Под заказ

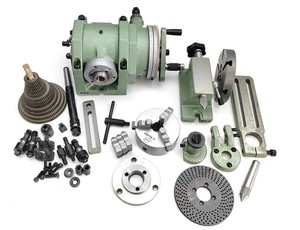

УДГ-Д-400 универсальная делительная головка с дифференциальным делением (F11200A)
- деление: прямое и непрямое, угловое, дифференциальное деление, фрезерование спиральных канавок, фрезерование винтовых цилиндрических шестерней.
- высота центров - 200 мм.
- диаметр токарного патрона - 250 мм.
- ширина установочного паза - 22 мм.
- диаметр сквозного отверстия в корпусе головки - 26 мм
- Комплектация: делительная головка, задняя бабка, гитара для шестерен, 12 шестерен ⭐️, устройство для проворота, центр, кронштейн, фланец, патрон трехкулачковый.
Код: 4812
На складе: 1

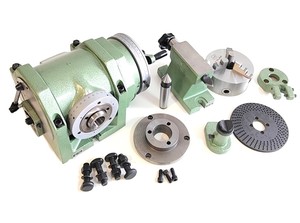

УДГ-400 универсальная делительная головка без дифференциального деления (F12200)
- деление: прямое, простое или угловое, повернуть деталь на заданный угол, разделив поверхность на любые части.
- высота центров - 200 мм.
- диаметр токарного патрона - 250 мм.
- ширина установочного паза - 22 мм.
- диаметр сквозного отверстия в корпусе головки - 37 мм
- Комплектация: делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.
Код: 4811
На складе: 1

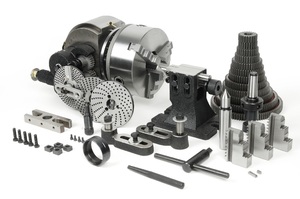

Головка делительная BS2-8
Делительная головка BS-2-8 с трехкулачковым самоцентрирующимся патроном предназначена для вращения деталей и заготовок, и она применяется в качестве станочной оснастки на консольно-фрезерном станке с ЧПУ, значительно расширяя его функциональные возможности. Это устройство обеспечивает высокую точность при выполнении различных видов деления, позволяя поворачивать заготовку периодически на равные или неравные углы.
Код: 28026
Делительные головки для фрезерного станка: обзор, виды и применение
В мире металлообработки делительные головки для фрезерных станков играют ключевую роль, обеспечивая точность и эффективность процесса. Тут мы рассмотрим различные виды делительных головок, их характеристики и области применения.
Какие бывают виды делительных головок.
- Головки для простого деления:
Эти головки предназначены для базовых операций деления материала на равные части, к примеру деление на части 2, 3, 4, 6, 8, 12, 24. Они отличаются простотой конструкции и удобством в использовании. Деление, как правило, производится с помощью градуированного кольца на шпинделе и вернера. Головки для простого деления находят широкое применение в мелкосерийной промышленности, где требуется высокая производительность и стабильность процесса.
Простые головки отличаются надежностью и простотой использования. Они предоставляют стабильность в работе и отлично подходят для операций средней сложности. Оптимальны для производств, где важны экономия времени и высокая производительность.
- Универсальные делительные головки:
Универсальные головки представляют собой более сложные устройства, способные обеспечивать более сложные операции деления. Они позволяют настраивать шаг деления, что делает их идеальными для задач с переменной сложностью. Универсальные головки широко используются в производствах, где требуется высокая гибкость и точность. Универсальные головки обеспечивают хороший уровень настройки и контроля. С возможностью изменения широкого шага деления, они гарантируют адаптацию к различным условиям технологического процесса. Подходят для производств, где важна гибкость и высокая точность.
- Головки с дифференциальным делением:
Отличаются от универсальных головок наличием гитары для шестерен и 12 шестерен. С их помощью можно осуществлять дифференциальное деление, что позволяет работать с материалами различной твердости и формы. Головки с дифференциальным делением применяются в высокоточных производствах, где необходимо обеспечить минимальные отклонения и максимальную точность. Головки этого типа представляют высший стандарт в области точности и технологической эффективности. Идеальны для применения в производствах, где требуется максимальная точность и нулевые допуски.
Делительная головка для фрезерного станка: как выбрать лучшую?
Делительные головки для фрезерных станков играют ключевую роль в обеспечении точности и эффективности обработки материалов. При выборе подходящей делительной головки необходимо учесть различные факторы, связанные с конкретными задачами и требованиями производства. Далее мы рассмотрим, какие чаще всего применяются делительные головки на фрезерных станках и как сделать оптимальный выбор между головкой для простого деления и УДГ.
Применение делительных головок на фрезерных станках:
- Обработка поверхностей.
Одним из наиболее распространенных применений делительных головок на фрезерных станках является обработка поверхностей. Головки позволяют разделять материал на равные части: 2, 3, 4, 6, 8, 12, 24, обеспечивая высокую точность и качество обработки.
- Создание шестерен и зубчатых колес.
Делительные головки широко используются при создании шестерен и зубчатых колес. Они обеспечивают точное деление материала, что критично для производства передач и механизмов.
- Изготовление прецизионных деталей.
В высокоточных производствах, таких как авиационная и медицинская промышленность, делительные головки необходимы для изготовления прецизионных деталей. Они обеспечивают минимальные отклонения и высокую повторяемость процесса.
При выборе делительной головки для фрезерного станка решающими факторами будут конкретные потребности вашего производства. Если вам необходима простота и оперативность, головка для простого деления может быть лучшим выбором. В случае, когда требуется высокая точность и гибкость в настройке, универсальная делительная головка станет незаменимым инструментом. Важно учесть характеристики материалов и сложность операций для оптимального результата в вашем производстве.
В зависимости от отрасли производства, возможно комбинирование различных видов головок для достижения оптимальных результатов. Будьте уверены, что правильный выбор делительной головки обеспечит не только эффективность процесса, но и высший стандарт качества в вашем производстве.
Установка делительной головки на фрезерном станке
- Очистите стол станка, опорные плоскости делительной головки и задней бабки от грязи.
- Закрепите делительную головку в среднем пазу стола с правой стороны.
- Проверьте параллельность шпинделя делительной головки столу станка по горизонтали и вертикали с использованием индикатора или рейсмуса, и при необходимости отрегулируйте.
- Закрепите заднюю бабку в положении, соответствующем длине обрабатываемой детали.
- Выровняйте центр задней бабки по центру делительной головки и, при необходимости, проведите дополнительные настройки.
- Установите фрезу вдоль оси делительной головки и задней бабки.
- Разместите рукоятку головки с фиксатором на требуемой окружности делительного диска.
- Установите сектор на необходимое количество отверстий (промежутков).
- Освободите зажим шпинделя.
Для установки и снятия головок моделей 320 и 400, а также их транспортировки, используйте рым-болт на корпусе головок. Для других моделей, установка, снятие и транспортировка выполняются путем зацепления троса за установочные отверстия в основании или пропускания троса через шпиндель головки. При этом следите за тем, чтобы трос не повредил шпиндель в местах соприкосновения. Всегда предусматривайте тщательную страховку при выполнении работ по установке, снятию и транспортировке головки.
